Opticus Daisy T HCL

Produktbild der Produktfamilie von m.a.l. Effekt-Technik

Opticus Daisy T HCL L14

  • HCL LED-Modul mit 2 Kanälen
  • Für LEDiL Daisy Optiken 4x1
  • Tunable White 2700 K bis 6500 K
  • 2x8 Mid-Power-LEDs
  • Pitchabstand 40 mm je 4er Anordnung
Produktbild der Produktfamilie von m.a.l. Effekt-Technik

Opticus Daisy T HCL L28

  • HCL LED-Modul mit 2 Kanälen
  • Für LEDiL Daisy Optiken 7x1
  • Tunable White 2700 K bis 6500 K
  • 2x14 Mid-Power-LEDs
  • Pitchabstand 40 mm je 4er Anordnung
Produktbild der Produktfamilie von m.a.l. Effekt-Technik

Opticus Daisy T HCL L56

  • HCL LED-Modul mit 2 Kanälen
  • Für LEDiL Daisy Optiken 7x1
  • Tunable White 2700 K bis 6500 K
  • 2x28 Mid-Power-LEDs
  • Pitchabstand 40 mm je 4er Anordnung
Produktbild der Produktfamilie von m.a.l. Effekt-Technik

Opticus Daisy T HCL L112

  • HCL LED-Modul mit 2 Kanälen
  • Für LEDiL Daisy Optiken 7x1 und 28x1
  • Tunable White 2700 K bis 6500 K
  • 2x56 Mid-Power-LEDs
  • Pitchabstand 40 mm je 4er Anordnung
  • Produkte

Opticus Daisy T HCL L14

Features

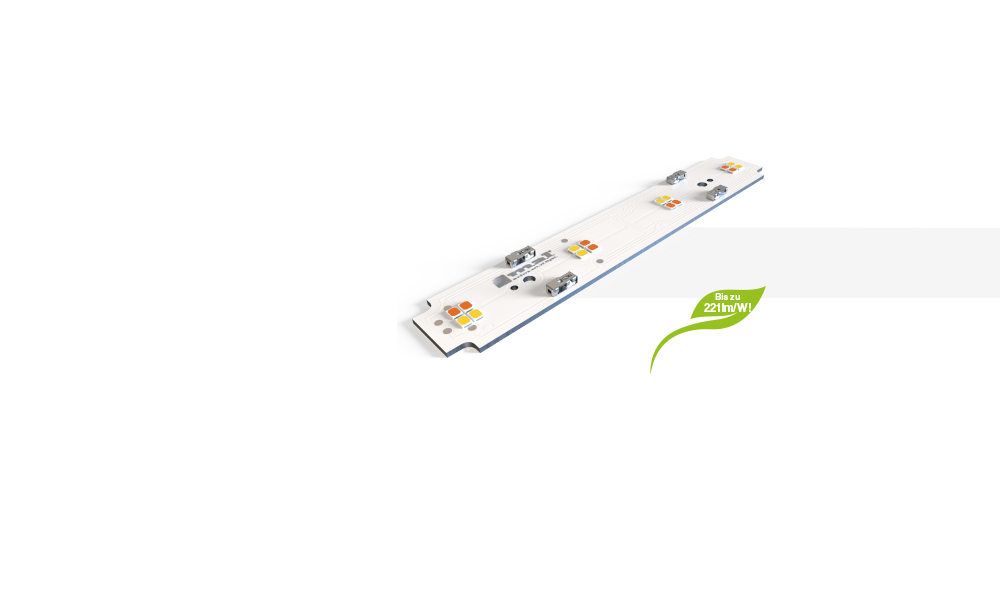

Big module image

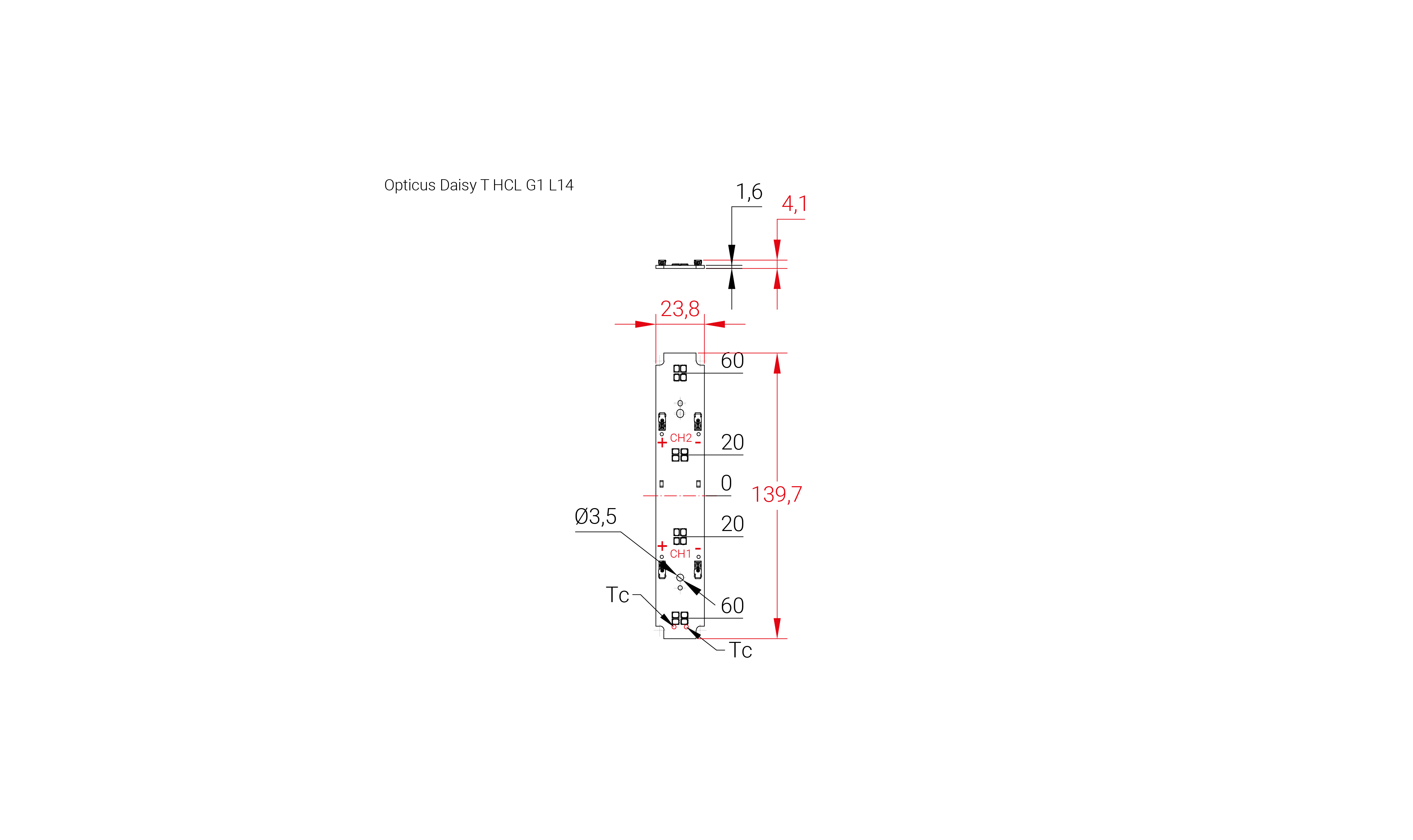

Module drawing
  • HCL LED-Modul mit 2 Kanälen
  • Für LEDiL Daisy Optiken 4x1
  • Tunable White 2700 K bis 6500 K
  • 2x8 Mid-Power-LEDs
  • Pitchabstand 40 mm je 4er Anordnung
  • Länge 140 mm
  • Breite 24 mm
  • 4 Anschlussklemmen
  • Anschluss auch von unten möglich
  • Nennstrom 150 mA
  • Maximaler Betriebsstrom 225 mA
  • Maximale Vorwärtsspannung 26 V

Downloads

Lichttechnische Daten

Opticus Daisy T HCL L14
Artikel Art. Nr. CRI CCT HE RT HO
If Flux LPW If Flux LPW If Flux LPW
Opticus Daisy T HCL G1 L14 W24 827-865 7518-02001 80 2700 K 50 mA 211 lm 194 lm/W 150 mA 604 lm 175 lm/W 225 mA 876 lm 164 lm/W
6500 K 50 mA 234 lm 221 lm/W 150 mA 668 lm 200 lm/W 225 mA 969 lm 187 lm/W
Änderungen vorbehalten. Angaben ohne Gewähr. Toleranzen optische und elektrische Daten + / - 10 %. Angaben bei TC=25°C. HE = High Efficiency, HO = High Output, RT = Rated

Opticus Daisy T HCL L28

Features

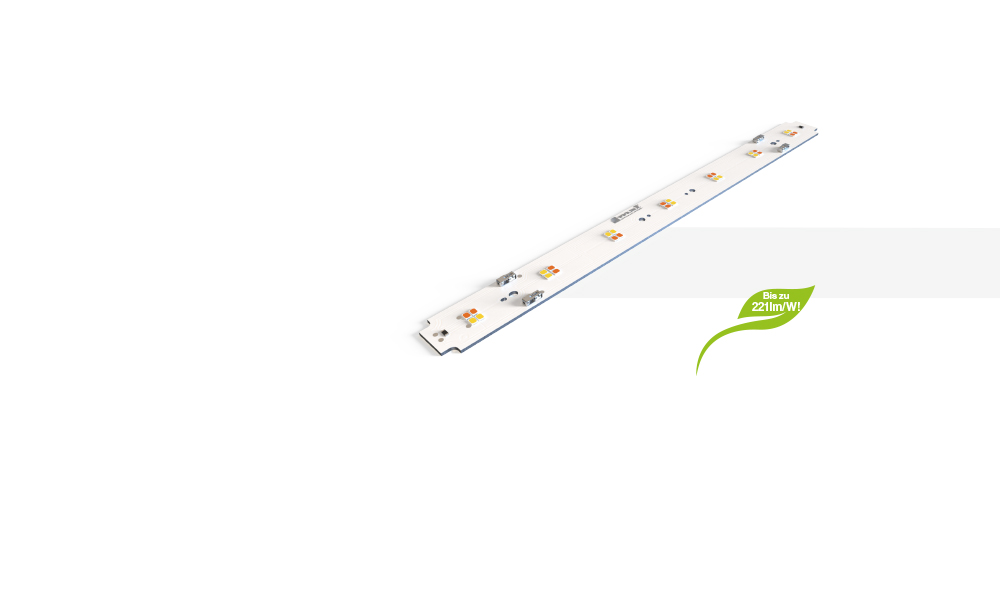

Big module image

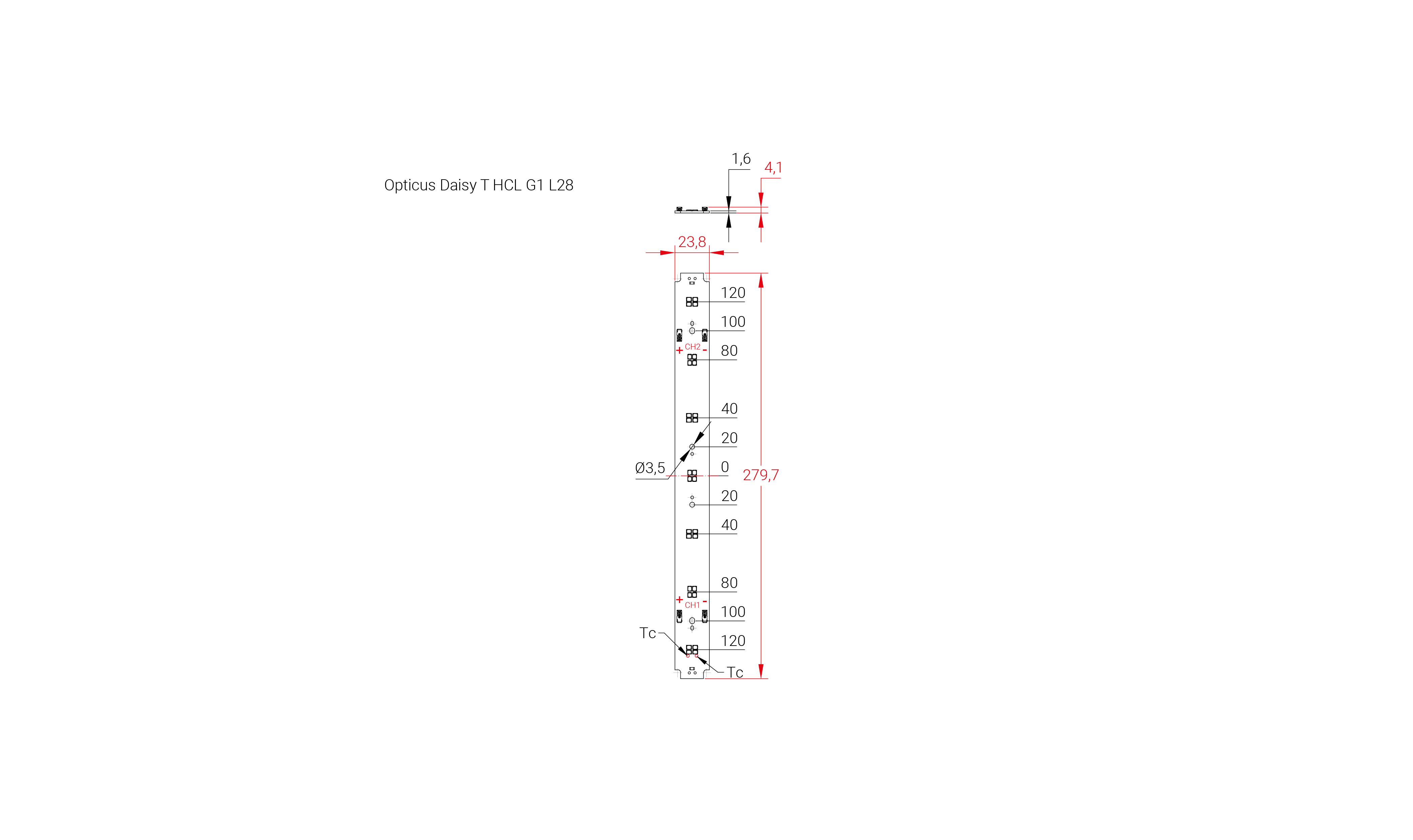

Module drawing
  • HCL LED-Modul mit 2 Kanälen
  • Für LEDiL Daisy Optiken 7x1
  • Tunable White 2700 K bis 6500 K
  • 2x14 Mid-Power-LEDs
  • Pitchabstand 40 mm je 4er Anordnung
  • Länge 280 mm
  • Breite 24 mm
  • 4 Anschlussklemmen
  • Anschluss auch von unten möglich
  • Nennstrom 150 mA
  • Maximaler Betriebsstrom 225 mA
  • Maximale Vorwärtsspannung 45,5 V

Downloads

Lichttechnische Daten

Opticus Daisy T HCL L28
Artikel Art. Nr. CRI CCT HE RT HO
If Flux LPW If Flux LPW If Flux LPW
Opticus Daisy T HCL G1 L28 W24 827-865 7518-02002 80 2700 K 50 mA 369 lm 194 lm/W 150 mA 1057 lm 175 lm/W 225 mA 1533 lm 164 lm/W
6500 K 50 mA 409 lm 221 lm/W 150 mA 1170 lm 200 lm/W 225 mA 1697 lm 187 lm/W
Änderungen vorbehalten. Angaben ohne Gewähr. Toleranzen optische und elektrische Daten + / - 10 %. Angaben bei TC=25°C. HE = High Efficiency, HO = High Output, RT = Rated

Opticus Daisy T HCL L56

Features

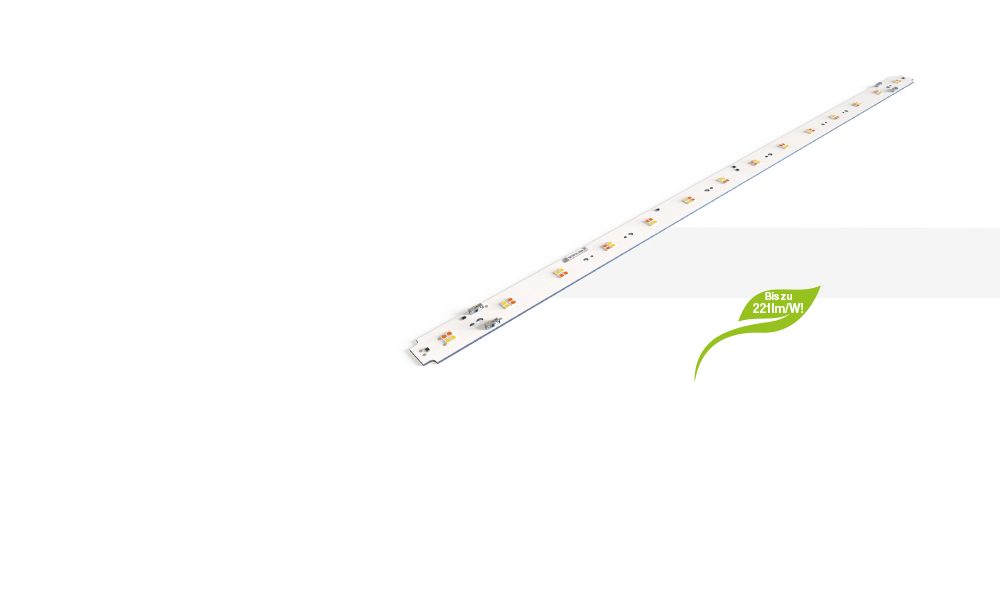

Big module image

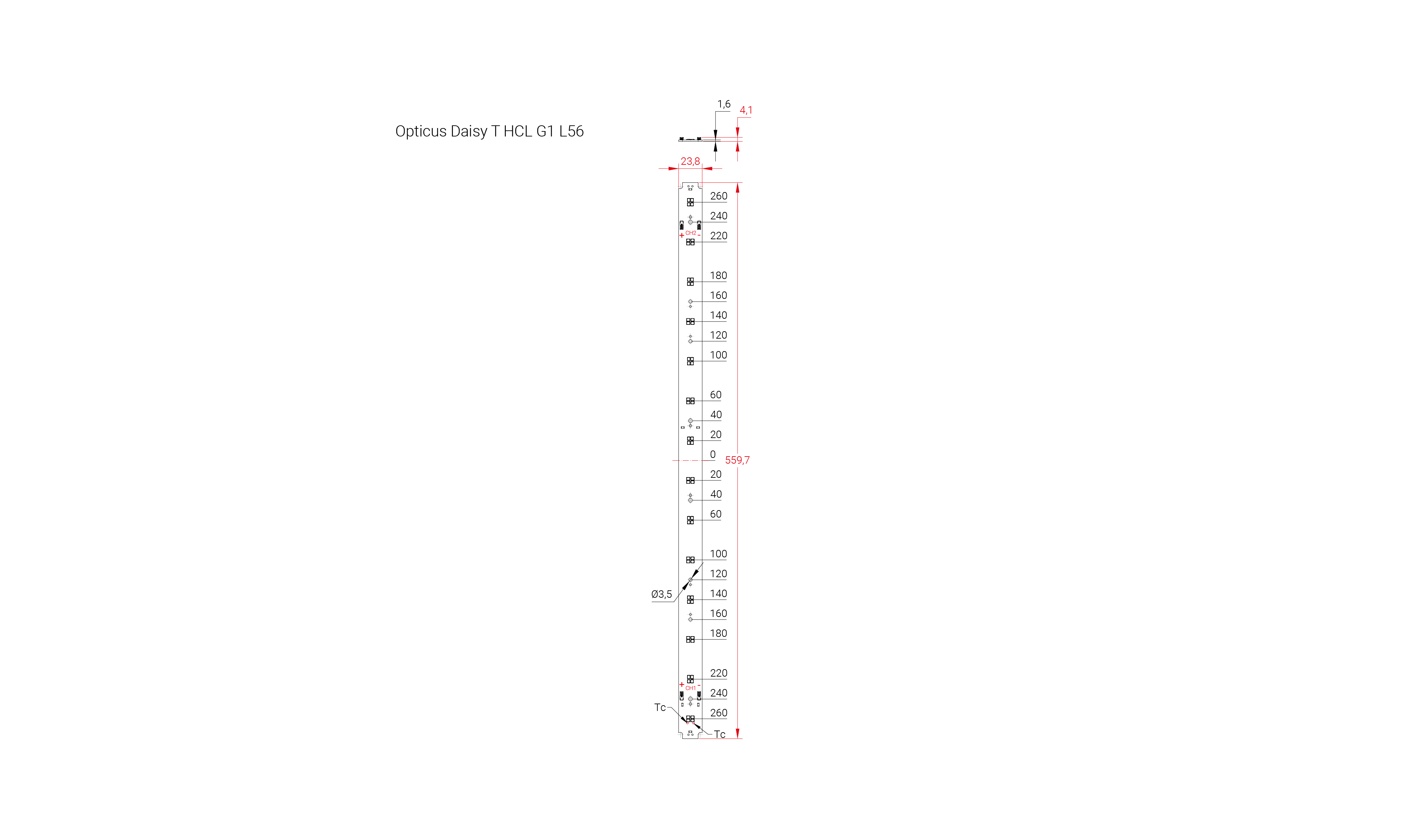

Module drawing
  • HCL LED-Modul mit 2 Kanälen
  • Für LEDiL Daisy Optiken 7x1
  • Tunable White 2700 K bis 6500 K
  • 2x28 Mid-Power-LEDs
  • Pitchabstand 40 mm je 4er Anordnung
  • Länge 560 mm
  • Breite 24 mm
  • 4 Anschlussklemmen
  • Anschluss auch von unten möglich
  • Nennstrom 300 mA
  • Maximaler Betriebsstrom 450 mA
  • Maximale Vorwärtsspannung 45,5 V

Downloads

Lichttechnische Daten

Opticus Daisy T HCL L56
Artikel Art. Nr. CRI CCT HE RT HO
If Flux LPW If Flux LPW If Flux LPW
Opticus Daisy T HCL G1 L56 W24 827-865 7518-02003 80 2700 K 100 mA 739 lm 194 lm/W 300 mA 2113 lm 175 lm/W 450 mA 3065 lm 164 lm/W
6500 K 100 mA 818 lm 221 lm/W 300 mA 2339 lm 200 lm/W 450 mA 3393 lm 187 lm/W
Änderungen vorbehalten. Angaben ohne Gewähr. Toleranzen optische und elektrische Daten + / - 10 %. Angaben bei TC=25°C. HE = High Efficiency, HO = High Output, RT = Rated

Opticus Daisy T HCL L112

Features

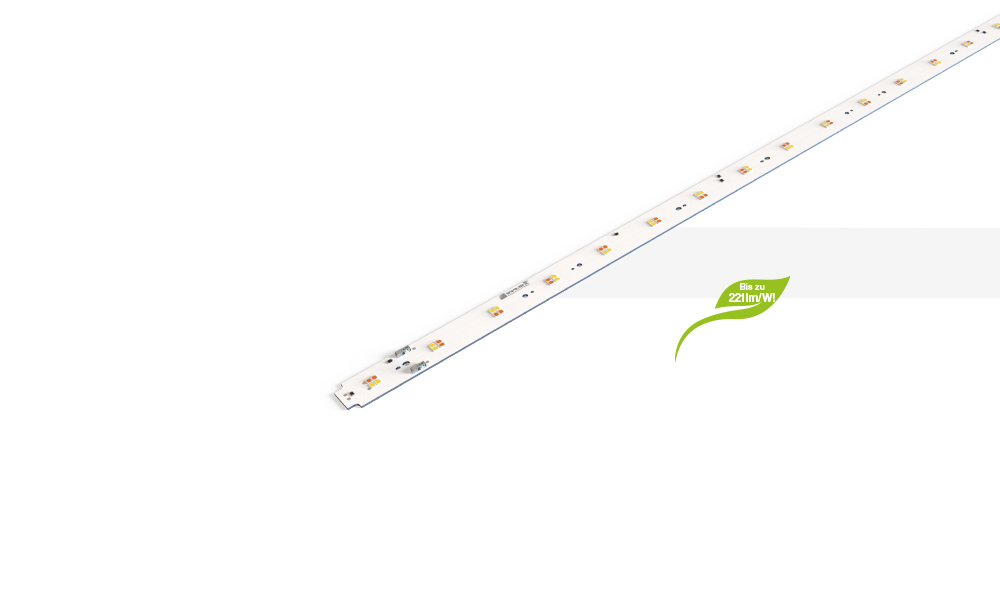

Big module image

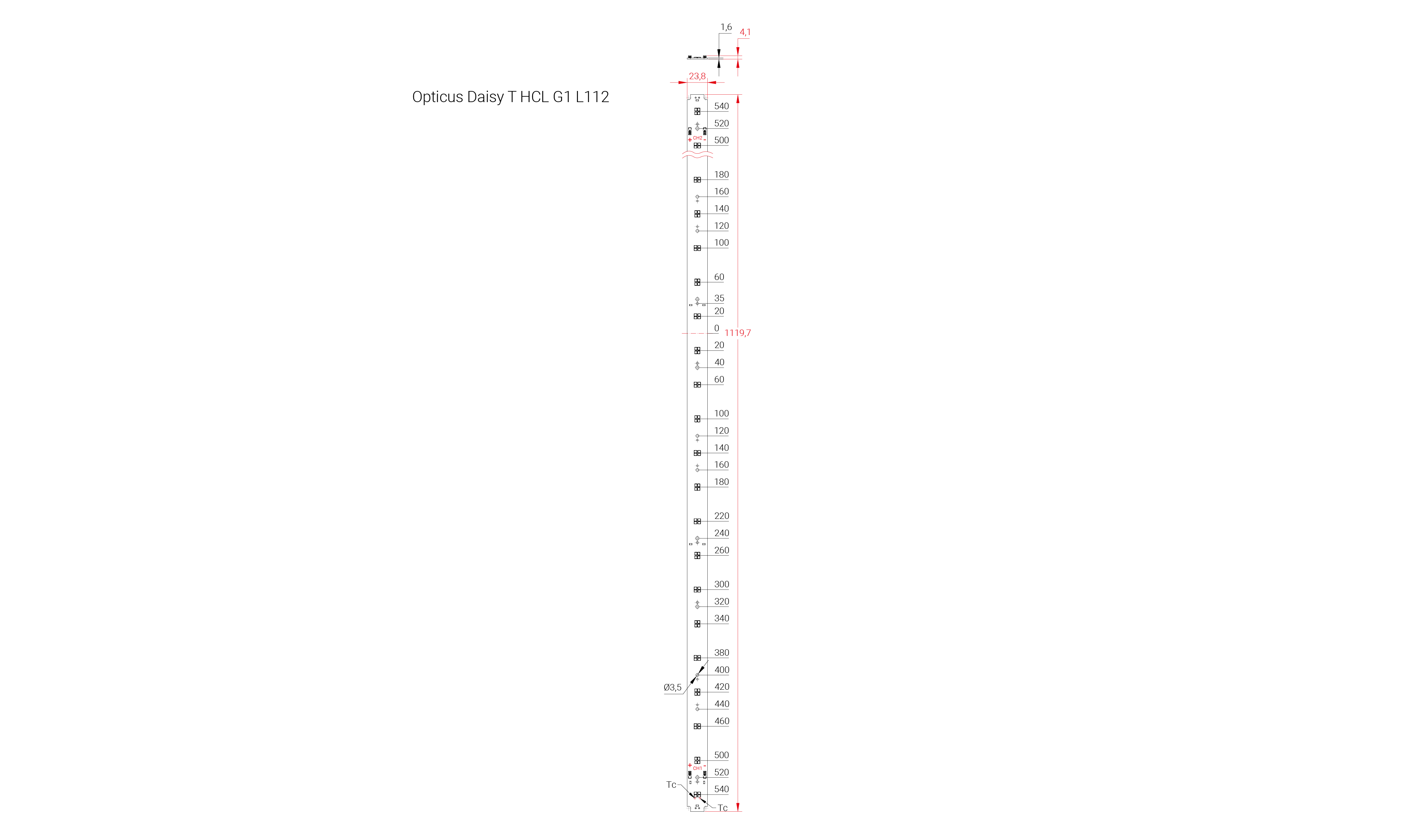

Module drawing
  • HCL LED-Modul mit 2 Kanälen
  • Für LEDiL Daisy Optiken 7x1 und 28x1
  • Tunable White 2700 K bis 6500 K
  • 2x56 Mid-Power-LEDs
  • Pitchabstand 40 mm je 4er Anordnung
  • Länge 1120 mm
  • Breite 24 mm
  • 4 Anschlussklemmen
  • Anschluss auch von unten möglich
  • Nennstrom 600 mA
  • Maximaler Betriebsstrom 850 mA
  • Maximale Vorwärtsspannung 45,5 V

Downloads

Lichttechnische Daten

Opticus Daisy T HCL L112
Artikel Art. Nr. CRI CCT HE RT HO
If Flux LPW If Flux LPW If Flux LPW
Opticus Daisy T HCL G1 L112 W24 827-865 7518-02005 80 2700 K 200 mA 1478 lm 194 lm/W 600 mA 4227 lm 175 lm/W 850 mA 5822 lm 166 lm/W
6500 K 200 mA 1636 lm 221 lm/W 600 mA 4679 lm 200 lm/W 850 mA 6445 lm 189 lm/W
Änderungen vorbehalten. Angaben ohne Gewähr. Toleranzen optische und elektrische Daten + / - 10 %. Angaben bei TC=25°C. HE = High Efficiency, HO = High Output, RT = Rated

Gut zu wissen … - Infos zu unseren Opticus Daisy T HCL Produkten

Unsere HCL-Module werden in der Variante Opticus Daisy T angeboten. Unsere LED-Module Opticus Daisy sind optimal auf die beliebten Optiken Daisy von LEDiL abgestimmt. LEDiL bietet mit der Produktserie „Daisy“ hervorragende Linear-Optiksysteme an, welche aus verschiedenen Linsen und Rasterelementen bestehen.

Diese können miteinander kombiniert werden. Kombiniert werden diese Linsen mit Rasterelementen. Wählen Sie hier zwischen glänzend oder matt, sowie schwarz, weiß und silbern. Sowohl bei den Linsen als auch den Rasterelementen können Sie auf verschiedene Abmessungen zurückgreifen.

Sie können zwischen klaren und mattierten Linsen wählen. Dabei stehen Ihnen folgende Möglichkeiten zur Verfügung:

• 80° Linse • 25° x 70° ovale Linse
• 50° Linse • Asymmetrie
• 50° Linse mit verbesserter Entblendung • Wallwasher
• 35° Linse • Stehleuchten – Linse
