iX-led ❯ Weiße LED-Module ❯ Flexus 2x3

Flexus 2x3

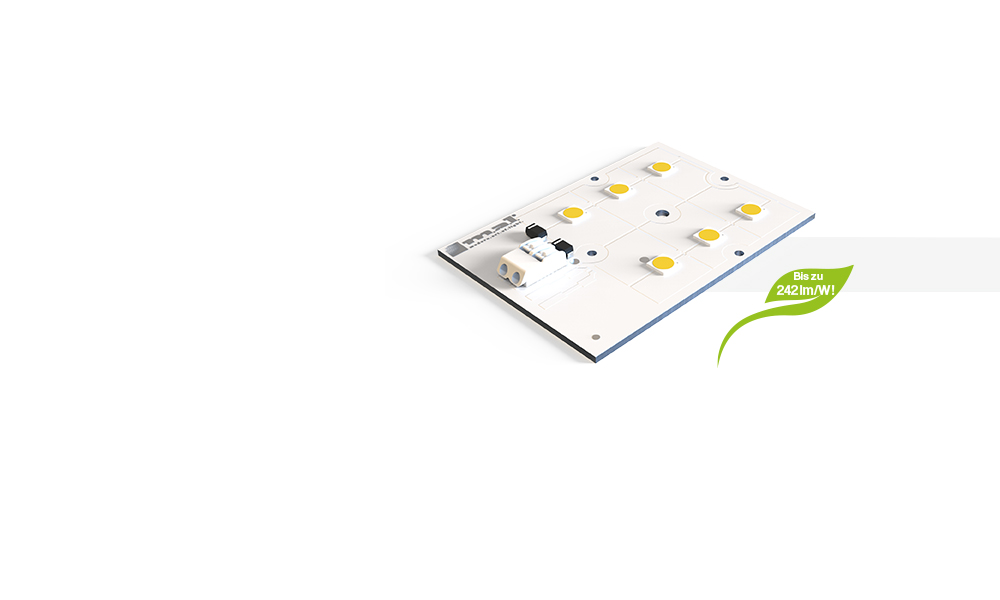

Produktbild der Produktfamilie von m.a.l. Effekt-Technik

Flexus 2x3 6x5050

  • 6 High Performance High-Power LEDs
  • Rechteckmodul zum Einbau in Leuchten
  • Pitchabstand passend für handelsübliche 2x3 Optiken verschiedener Hersteller: längs 15 mm und quer 28 mm
  • Länge 70,6 mm
  • Breite 49,5 mm

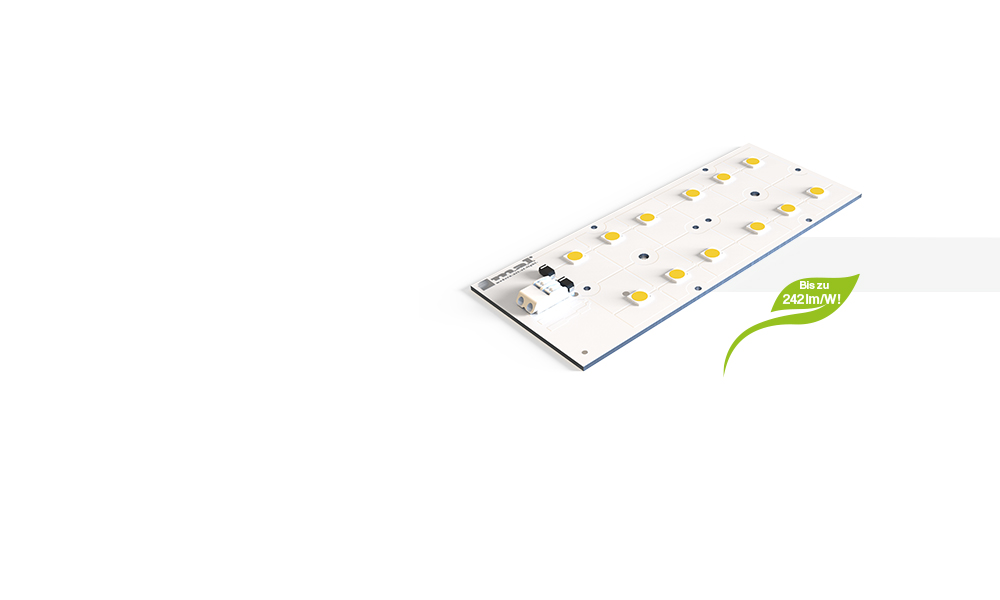

Produktbild der Produktfamilie von m.a.l. Effekt-Technik

Flexus 2x3 12x5050

  • 12 High Performance High-Power LEDs
  • Rechteckmodul zum Einbau in Leuchten
  • Pitchabstand passend für handelsübliche 2x3 Optiken verschiedener Hersteller: längs 15 mm und quer 28 mm
  • Länge 121,4 mm
  • Breite 49,5 mm

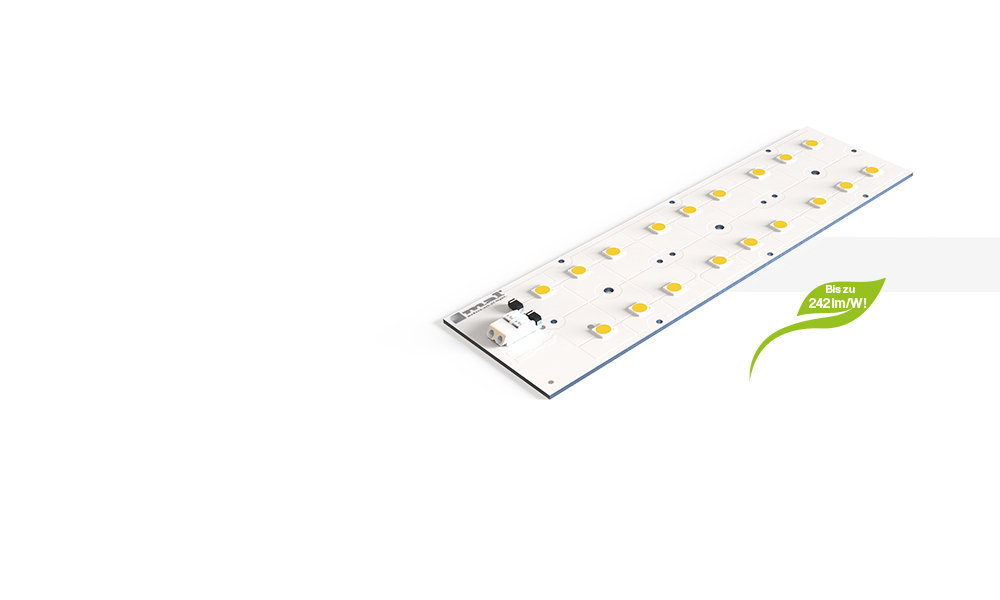

Produktbild der Produktfamilie von m.a.l. Effekt-Technik

Flexus 2x3 18x5050

  • 18 High Performance High-Power LEDs
  • Rechteckmodul zum Einbau in Leuchten
  • Pitchabstand passend für handelsübliche 2x3 Optiken verschiedener Hersteller: längs 15 mm und quer 28 mm
  • Länge 172,2 mm
  • Breite 49,5 mm

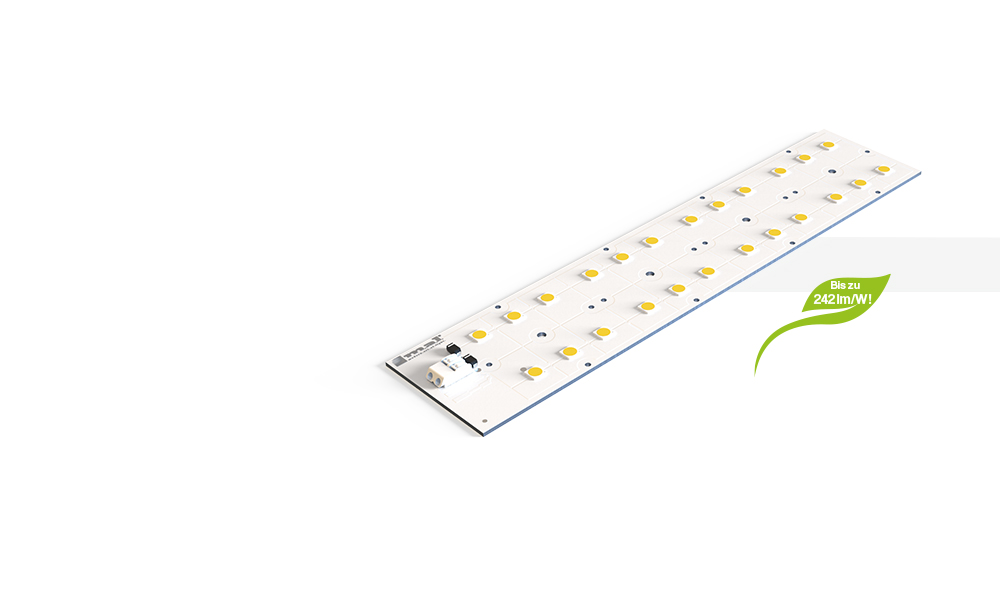

Produktbild der Produktfamilie von m.a.l. Effekt-Technik

Flexus 2x3 24x5050

  • 24 High Performance High-Power LEDs
  • Rechteckmodul zum Einbau in Leuchten
  • Pitchabstand passend für handelsübliche 2x3 Optiken verschiedener Hersteller: längs 15 mm und quer 28 mm
  • Länge 223 mm
  • Breite 49,5 mm
  • Produkte

Flexus 2x3 6x5050

Features

Big module image

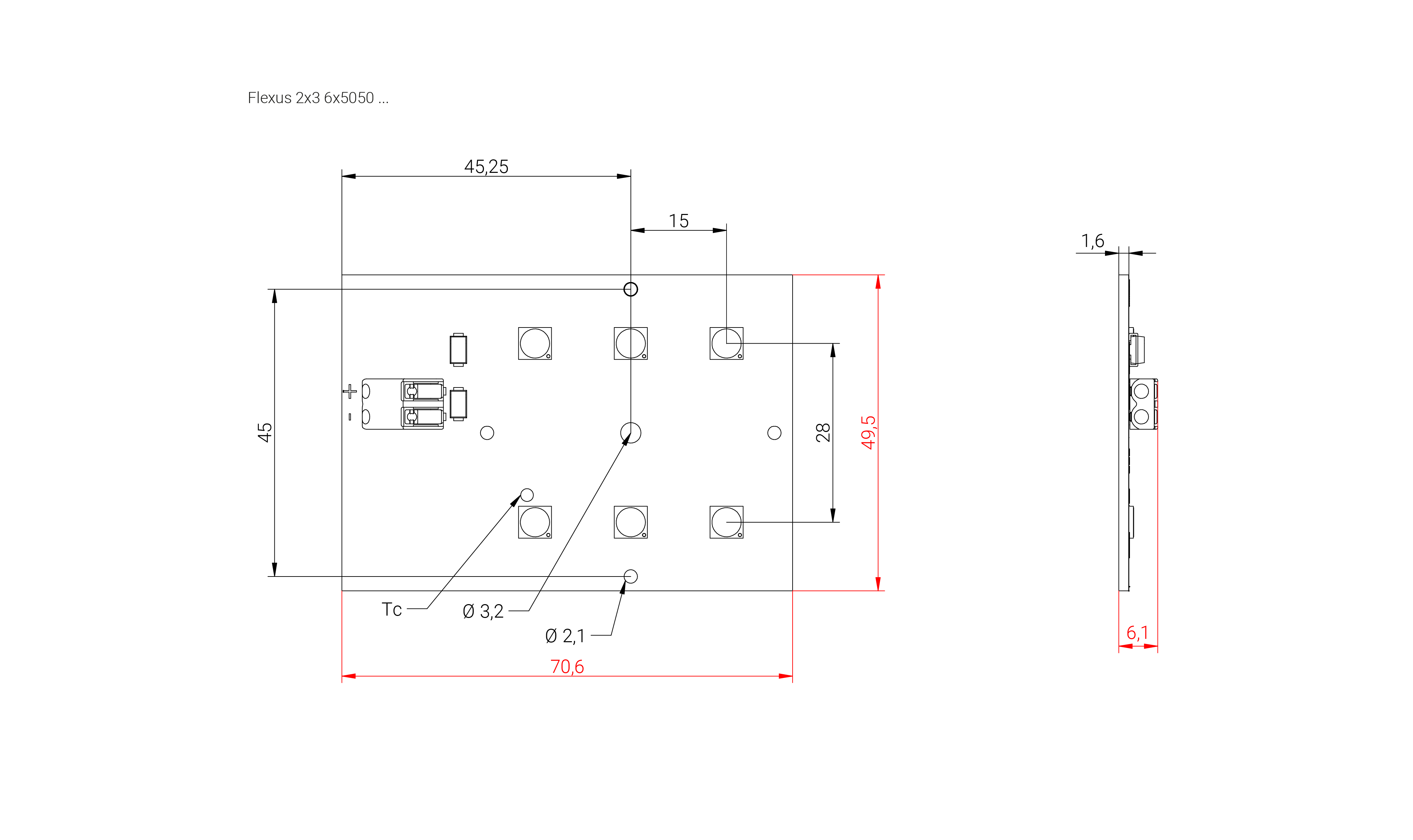

Module drawing
  • 6 High Performance High-Power LEDs
  • Rechteckmodul zum Einbau in Leuchten
  • Pitchabstand passend für handelsübliche 2x3 Optiken verschiedener Hersteller: längs 15 mm und quer 28 mm
  • Länge 70,6 mm
  • Breite 49,5 mm
  • Aluminiumkernleiterplatte für optimales Wärmemanagement
  • Nennstrom 1050 mA
  • Maximaler Betriebsstrom 2100 mA
  • Maximale Vorwärtsspannung 12,5 V
  • 1 Anschlussklemme
  • Optional mit NTC zur Temperaturüberwachung mit 2 Anschlussklemmen

Downloads

Lichttechnische Daten

Flexus 2x3 6x5050
Artikel Art. Nr. CRI CCT HE RT HO
If Flux LPW If Flux LPW If Flux LPW
Flexus 2x3 G1 6x5050 718 7550-04000 70 1800 K 350 mA 616 lm 166 lm/W 1050 mA 1813 lm 155 lm/W 2100 mA 3477 lm 140 lm/W
Flexus 2x3 G1 6x5050 722 7550-04001 70 2200 K 350 mA 740 lm 199 lm/W 1050 mA 2178 lm 186 lm/W 2100 mA 4178 lm 169 lm/W
Flexus 2x3 G1 6x5050 727 7550-04002 70 2700 K 350 mA 830 lm 223 lm/W 1050 mA 2445 lm 209 lm/W 2100 mA 4690 lm 189 lm/W
Flexus 2x3 G1 6x5050 730 7550-04003 70 3000 K 350 mA 833 lm 224 lm/W 1050 mA 2452 lm 210 lm/W 2100 mA 4703 lm 190 lm/W
Flexus 2x3 G1 6x5050 735 7550-04004 70 3500 K 350 mA 864 lm 233 lm/W 1050 mA 2539 lm 217 lm/W 2100 mA 4866 lm 196 lm/W
Flexus 2x3 G1 6x5050 740 7550-04005 70 4000 K 350 mA 896 lm 242 lm/W 1050 mA 2630 lm 225 lm/W 2100 mA 5041 lm 204 lm/W
Flexus 2x3 G1 6x5050 750 7550-04006 70 5000 K 350 mA 896 lm 242 lm/W 1050 mA 2630 lm 225 lm/W 2100 mA 5041 lm 204 lm/W
Flexus 2x3 G1 6x5050 757 7550-04007 70 5700 K 350 mA 857 lm 231 lm/W 1050 mA 2531 lm 216 lm/W 2100 mA 4870 lm 197 lm/W
Flexus 2x3 G1 6x5050 765 7550-04008 70 6500 K 350 mA 856 lm 231 lm/W 1050 mA 2527 lm 216 lm/W 2100 mA 4864 lm 196 lm/W
Flexus 2x3 G1 6x5050 822 7550-04009 80 2200 K 350 mA 645 lm 174 lm/W 1050 mA 1900 lm 162 lm/W 2100 mA 3646 lm 147 lm/W
Flexus 2x3 G1 6x5050 827 7550-04010 80 2700 K 350 mA 738 lm 199 lm/W 1050 mA 2174 lm 186 lm/W 2100 mA 4171 lm 168 lm/W
Flexus 2x3 G1 6x5050 830 7550-04011 80 3000 K 350 mA 769 lm 207 lm/W 1050 mA 2266 lm 194 lm/W 2100 mA 4346 lm 176 lm/W
Flexus 2x3 G1 6x5050 835 7550-04012 80 3500 K 350 mA 802 lm 216 lm/W 1050 mA 2356 lm 202 lm/W 2100 mA 4515 lm 182 lm/W
Flexus 2x3 G1 6x5050 840 7550-04013 80 4000 K 350 mA 804 lm 217 lm/W 1050 mA 2363 lm 202 lm/W 2100 mA 4528 lm 183 lm/W
Flexus 2x3 G1 6x5050 850 7550-04014 80 5000 K 350 mA 833 lm 225 lm/W 1050 mA 2447 lm 209 lm/W 2100 mA 4691 lm 189 lm/W
Flexus 2x3 G1 6x5050 857 7550-04015 80 5700 K 350 mA 797 lm 215 lm/W 1050 mA 2352 lm 201 lm/W 2100 mA 4527 lm 183 lm/W
Flexus 2x3 G1 6x5050 865 7550-04016 80 6500 K 350 mA 796 lm 214 lm/W 1050 mA 2349 lm 201 lm/W 2100 mA 4520 lm 183 lm/W
Änderungen vorbehalten. Angaben ohne Gewähr. Toleranzen optische und elektrische Daten + / - 10 %. Angaben bei TC=25°C. HE = High Efficiency, HO = High Output, RT = Rated

Flexus 2x3 12x5050

Features

Big module image

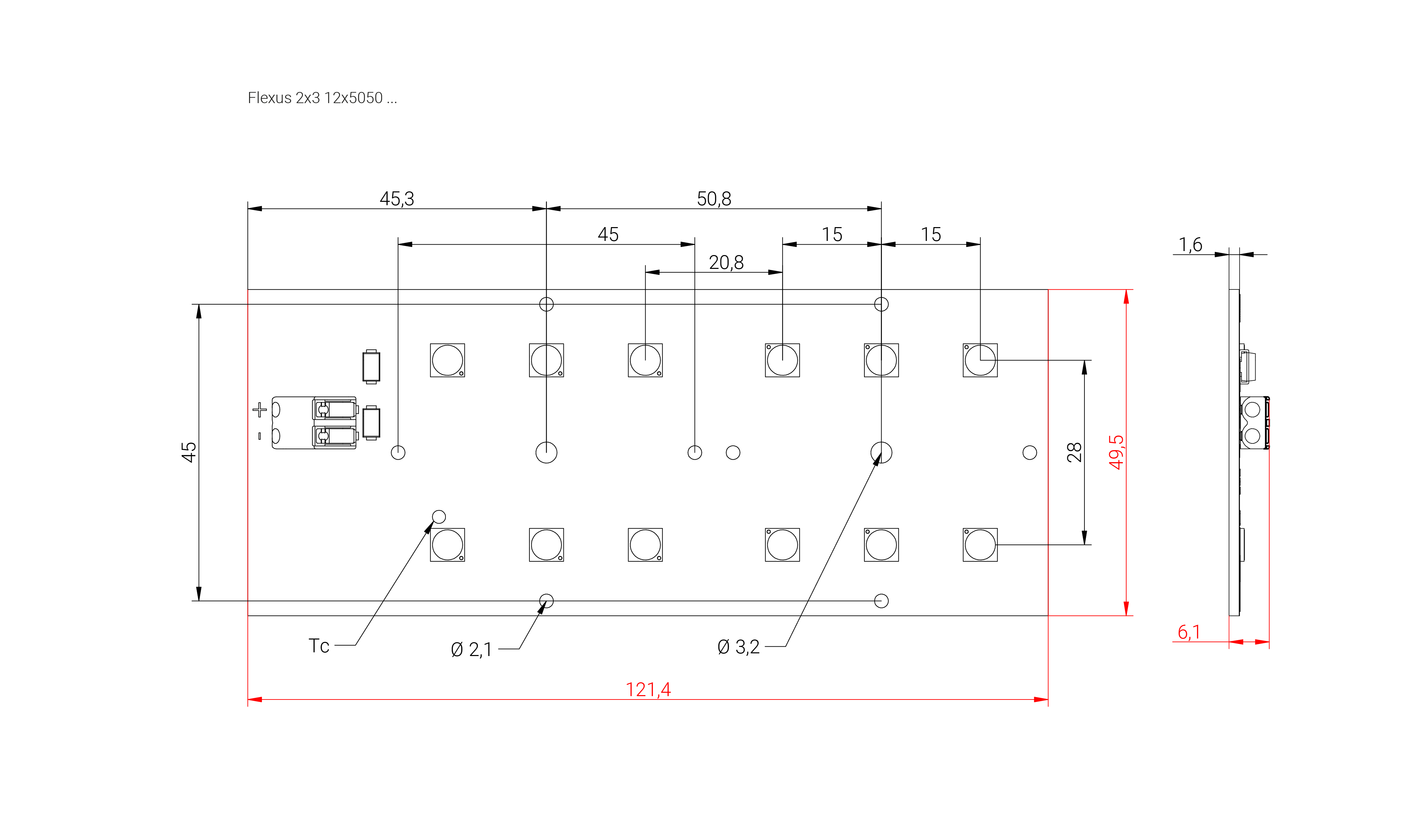

Module drawing
  • 12 High Performance High-Power LEDs
  • Rechteckmodul zum Einbau in Leuchten
  • Pitchabstand passend für handelsübliche 2x3 Optiken verschiedener Hersteller: längs 15 mm und quer 28 mm
  • Länge 121,4 mm
  • Breite 49,5 mm
  • Aluminiumkernleiterplatte für optimales Wärmemanagement
  • Nennstrom 1050 mA
  • Maximaler Betriebsstrom 2100 mA
  • Maximale Vorwärtsspannung 25,0 V
  • 1 Anschlussklemme
  • Optional mit NTC zur Temperaturüberwachung mit 2 Anschlussklemmen

Downloads

Lichttechnische Daten

Flexus 2x3 12x5050
Artikel Art. Nr. CRI CCT HE RT HO
If Flux LPW If Flux LPW If Flux LPW
Flexus 2x3 G1 12x5050 718 7550-04030 70 1800 K 350 mA 1232 lm 166 lm/W 1050 mA 3626 lm 155 lm/W 2100 mA 6954 lm 140 lm/W
Flexus 2x3 G1 12x5050 722 7550-04031 70 2200 K 350 mA 1480 lm 199 lm/W 1050 mA 4356 lm 186 lm/W 2100 mA 8356 lm 169 lm/W
Flexus 2x3 G1 12x5050 727 7550-04032 70 2700 K 350 mA 1660 lm 223 lm/W 1050 mA 4890 lm 209 lm/W 2100 mA 9380 lm 189 lm/W
Flexus 2x3 G1 12x5050 730 7550-04033 70 3000 K 350 mA 1666 lm 224 lm/W 1050 mA 4904 lm 210 lm/W 2100 mA 9406 lm 190 lm/W
Flexus 2x3 G1 12x5050 735 7550-04034 70 3500 K 350 mA 1728 lm 233 lm/W 1050 mA 5078 lm 217 lm/W 2100 mA 9732 lm 196 lm/W
Flexus 2x3 G1 12x5050 740 7550-04035 70 4000 K 350 mA 1792 lm 242 lm/W 1050 mA 5260 lm 225 lm/W 2100 mA 10082 lm 204 lm/W
Flexus 2x3 G1 12x5050 750 7550-04036 70 5000 K 350 mA 1792 lm 242 lm/W 1050 mA 5260 lm 225 lm/W 2100 mA 10082 lm 204 lm/W
Flexus 2x3 G1 12x5050 757 7550-04037 70 5700 K 350 mA 1714 lm 231 lm/W 1050 mA 5062 lm 216 lm/W 2100 mA 9740 lm 197 lm/W
Flexus 2x3 G1 12x5050 765 7550-04038 70 6500 K 350 mA 1712 lm 231 lm/W 1050 mA 5054 lm 216 lm/W 2100 mA 9728 lm 196 lm/W
Flexus 2x3 G1 12x5050 822 7550-04039 80 2200 K 350 mA 1290 lm 174 lm/W 1050 mA 3800 lm 162 lm/W 2100 mA 7292 lm 147 lm/W
Flexus 2x3 G1 12x5050 827 7550-04040 80 2700 K 350 mA 1476 lm 199 lm/W 1050 mA 4348 lm 186 lm/W 2100 mA 8342 lm 168 lm/W
Flexus 2x3 G1 12x5050 830 7550-04041 80 3000 K 350 mA 1538 lm 207 lm/W 1050 mA 4532 lm 194 lm/W 2100 mA 8692 lm 176 lm/W
Flexus 2x3 G1 12x5050 835 7550-04042 80 3500 K 350 mA 1604 lm 216 lm/W 1050 mA 4712 lm 202 lm/W 2100 mA 9030 lm 182 lm/W
Flexus 2x3 G1 12x5050 840 7550-04043 80 4000 K 350 mA 1608 lm 217 lm/W 1050 mA 4726 lm 202 lm/W 2100 mA 9056 lm 183 lm/W
Flexus 2x3 G1 12x5050 850 7550-04044 80 5000 K 350 mA 1666 lm 225 lm/W 1050 mA 4894 lm 209 lm/W 2100 mA 9382 lm 189 lm/W
Flexus 2x3 G1 12x5050 857 7550-04045 80 5700 K 350 mA 1594 lm 215 lm/W 1050 mA 4704 lm 201 lm/W 2100 mA 9054 lm 183 lm/W
Flexus 2x3 G1 12x5050 865 7550-04046 80 6500 K 350 mA 1592 lm 214 lm/W 1050 mA 4698 lm 201 lm/W 2100 mA 9040 lm 183 lm/W
Änderungen vorbehalten. Angaben ohne Gewähr. Toleranzen optische und elektrische Daten + / - 10 %. Angaben bei TC=25°C. HE = High Efficiency, HO = High Output, RT = Rated

Flexus 2x3 18x5050

Features

Big module image

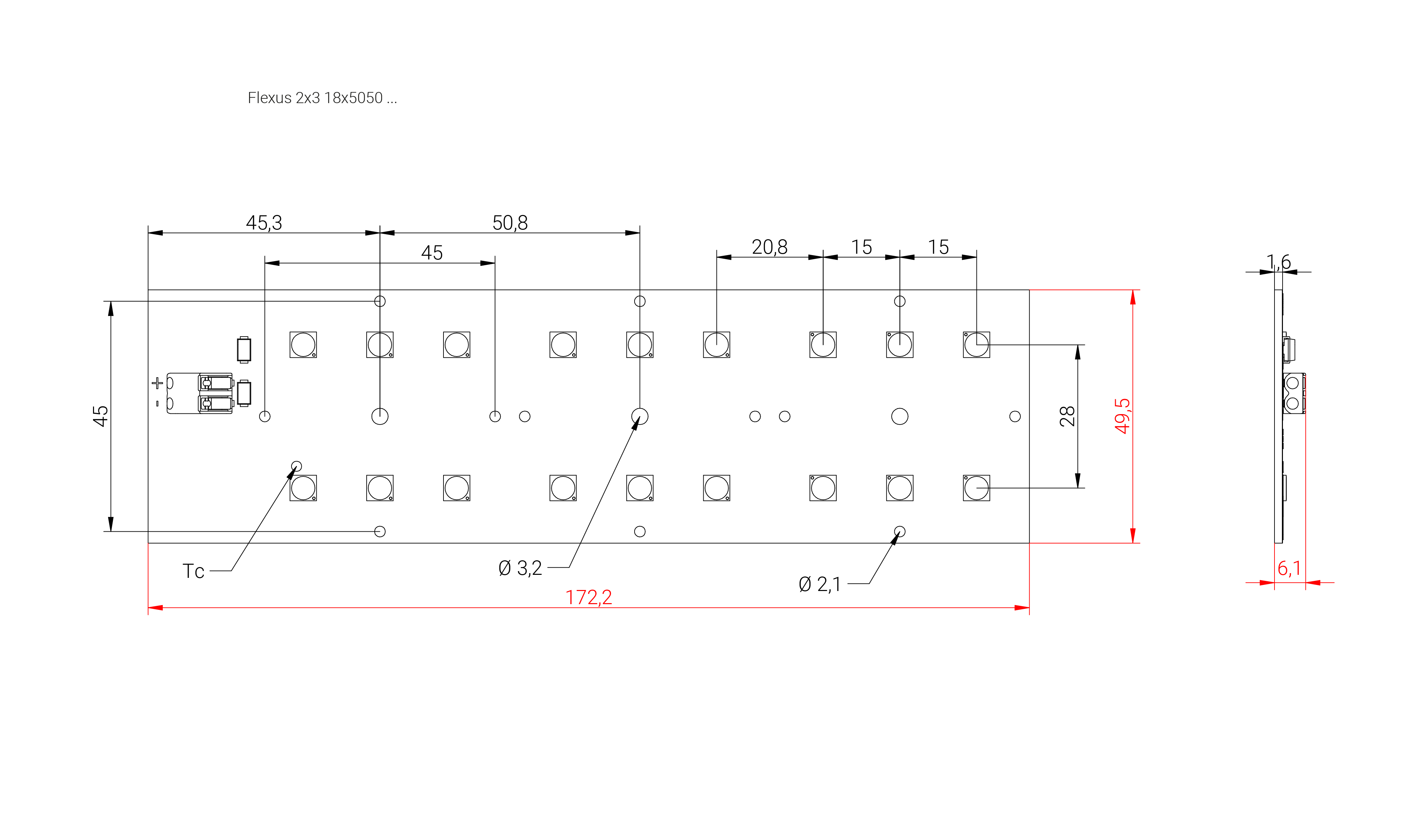

Module drawing
  • 18 High Performance High-Power LEDs
  • Rechteckmodul zum Einbau in Leuchten
  • Pitchabstand passend für handelsübliche 2x3 Optiken verschiedener Hersteller: längs 15 mm und quer 28 mm
  • Länge 172,2 mm
  • Breite 49,5 mm
  • Aluminiumkernleiterplatte für optimales Wärmemanagement
  • Nennstrom 1050 mA
  • Maximaler Betriebsstrom 2100 mA
  • Maximale Vorwärtsspannung 37,5 V
  • 1 Anschlussklemme
  • Optional mit NTC zur Temperaturüberwachung mit 2 Anschlussklemmen

Downloads

Lichttechnische Daten

Flexus 2x3 18x5050
Artikel Art. Nr. CRI CCT HE RT HO
If Flux LPW If Flux LPW If Flux LPW
Flexus 2x3 G1 18x5050 718 7550-04060 70 1800 K 350 mA 1848 lm 166 lm/W 1050 mA 5439 lm 155 lm/W 2100 mA 10431 lm 140 lm/W
Flexus 2x3 G1 18x5050 722 7550-04061 70 2200 K 350 mA 2220 lm 199 lm/W 1050 mA 6534 lm 186 lm/W 2100 mA 12534 lm 169 lm/W
Flexus 2x3 G1 18x5050 727 7550-04062 70 2700 K 350 mA 2490 lm 223 lm/W 1050 mA 7335 lm 209 lm/W 2100 mA 14070 lm 189 lm/W
Flexus 2x3 G1 18x5050 730 7550-04063 70 3000 K 350 mA 2499 lm 224 lm/W 1050 mA 7356 lm 210 lm/W 2100 mA 14109 lm 190 lm/W
Flexus 2x3 G1 18x5050 735 7550-04064 70 3500 K 350 mA 2592 lm 233 lm/W 1050 mA 7617 lm 217 lm/W 2100 mA 14598 lm 196 lm/W
Flexus 2x3 G1 18x5050 740 7550-04065 70 4000 K 350 mA 2688 lm 242 lm/W 1050 mA 7890 lm 225 lm/W 2100 mA 15123 lm 204 lm/W
Flexus 2x3 G1 18x5050 750 7550-04066 70 5000 K 350 mA 2688 lm 242 lm/W 1050 mA 7890 lm 225 lm/W 2100 mA 15123 lm 204 lm/W
Flexus 2x3 G1 18x5050 757 7550-04067 70 5700 K 350 mA 2571 lm 231 lm/W 1050 mA 7593 lm 216 lm/W 2100 mA 14610 lm 197 lm/W
Flexus 2x3 G1 18x5050 765 7550-04068 70 6500 K 350 mA 2568 lm 231 lm/W 1050 mA 7581 lm 216 lm/W 2100 mA 14592 lm 196 lm/W
Flexus 2x3 G1 18x5050 822 7550-04069 80 2200 K 350 mA 1935 lm 174 lm/W 1050 mA 5700 lm 162 lm/W 2100 mA 10938 lm 147 lm/W
Flexus 2x3 G1 18x5050 827 7550-04070 80 2700 K 350 mA 2214 lm 199 lm/W 1050 mA 6522 lm 186 lm/W 2100 mA 12513 lm 168 lm/W
Flexus 2x3 G1 18x5050 830 7550-04071 80 3000 K 350 mA 2307 lm 207 lm/W 1050 mA 6798 lm 194 lm/W 2100 mA 13038 lm 176 lm/W
Flexus 2x3 G1 18x5050 835 7550-04072 80 3500 K 350 mA 2406 lm 216 lm/W 1050 mA 7068 lm 202 lm/W 2100 mA 13545 lm 182 lm/W
Flexus 2x3 G1 18x5050 840 7550-04073 80 4000 K 350 mA 2412 lm 217 lm/W 1050 mA 7089 lm 202 lm/W 2100 mA 13584 lm 183 lm/W
Flexus 2x3 G1 18x5050 850 7550-04074 80 5000 K 350 mA 2499 lm 225 lm/W 1050 mA 7341 lm 209 lm/W 2100 mA 14073 lm 189 lm/W
Flexus 2x3 G1 18x5050 857 7550-04075 80 5700 K 350 mA 2391 lm 215 lm/W 1050 mA 7056 lm 201 lm/W 2100 mA 13581 lm 183 lm/W
Flexus 2x3 G1 18x5050 865 7550-04076 80 6500 K 350 mA 2388 lm 214 lm/W 1050 mA 7047 lm 201 lm/W 2100 mA 13560 lm 183 lm/W
Änderungen vorbehalten. Angaben ohne Gewähr. Toleranzen optische und elektrische Daten + / - 10 %. Angaben bei TC=25°C. HE = High Efficiency, HO = High Output, RT = Rated

Flexus 2x3 24x5050

Features

Big module image

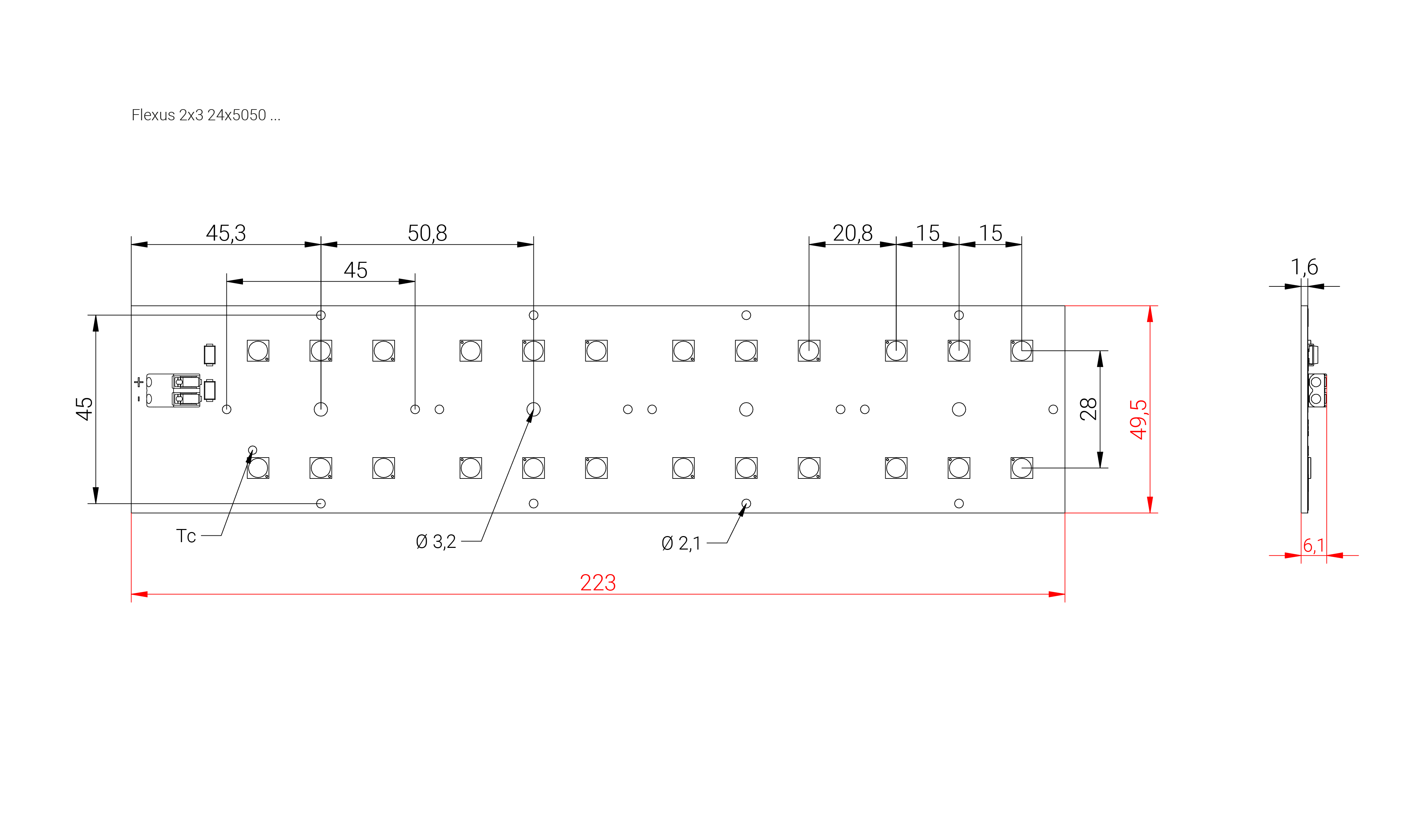

Module drawing
  • 24 High Performance High-Power LEDs
  • Rechteckmodul zum Einbau in Leuchten
  • Pitchabstand passend für handelsübliche 2x3 Optiken verschiedener Hersteller: längs 15 mm und quer 28 mm
  • Länge 223 mm
  • Breite 49,5 mm
  • Aluminiumkernleiterplatte für optimales Wärmemanagement
  • Nennstrom 1050 mA
  • Maximaler Betriebsstrom 2100 mA
  • Maximale Vorwärtsspannung 50,0 V
  • 1 Anschlussklemme
  • Optional mit NTC zur Temperaturüberwachung mit 2 Anschlussklemmen

Downloads

Lichttechnische Daten

Flexus 2x3 24x5050
Artikel Art. Nr. CRI CCT HE RT HO
If Flux LPW If Flux LPW If Flux LPW
Flexus 2x3 G1 24x5050 718 7550-04090 70 1800 K 350 mA 2464 lm 166 lm/W 1050 mA 7252 lm 155 lm/W 2100 mA 13908 lm 140 lm/W
Flexus 2x3 G1 24x5050 722 7550-04091 70 2200 K 350 mA 2960 lm 199 lm/W 1050 mA 8712 lm 186 lm/W 2100 mA 16712 lm 169 lm/W
Flexus 2x3 G1 24x5050 727 7550-04092 70 2700 K 350 mA 3320 lm 223 lm/W 1050 mA 9780 lm 209 lm/W 2100 mA 18760 lm 189 lm/W
Flexus 2x3 G1 24x5050 730 7550-04093 70 3000 K 350 mA 3332 lm 224 lm/W 1050 mA 9808 lm 210 lm/W 2100 mA 18812 lm 190 lm/W
Flexus 2x3 G1 24x5050 735 7550-04094 70 3500 K 350 mA 3456 lm 233 lm/W 1050 mA 10156 lm 217 lm/W 2100 mA 19464 lm 196 lm/W
Flexus 2x3 G1 24x5050 740 7550-04095 70 4000 K 350 mA 3584 lm 242 lm/W 1050 mA 10520 lm 225 lm/W 2100 mA 20164 lm 204 lm/W
Flexus 2x3 G1 24x5050 750 7550-04096 70 5000 K 350 mA 3584 lm 242 lm/W 1050 mA 10520 lm 225 lm/W 2100 mA 20164 lm 204 lm/W
Flexus 2x3 G1 24x5050 757 7550-04097 70 5700 K 350 mA 3428 lm 231 lm/W 1050 mA 10124 lm 216 lm/W 2100 mA 19480 lm 197 lm/W
Flexus 2x3 G1 24x5050 765 7550-04098 70 6500 K 350 mA 3424 lm 231 lm/W 1050 mA 10108 lm 216 lm/W 2100 mA 19456 lm 196 lm/W
Flexus 2x3 G1 24x5050 822 7550-04099 80 2200 K 350 mA 2580 lm 174 lm/W 1050 mA 7600 lm 162 lm/W 2100 mA 14584 lm 147 lm/W
Flexus 2x3 G1 24x5050 827 7550-04100 80 2700 K 350 mA 2952 lm 199 lm/W 1050 mA 8696 lm 186 lm/W 2100 mA 16684 lm 168 lm/W
Flexus 2x3 G1 24x5050 830 7550-04101 80 3000 K 350 mA 3076 lm 207 lm/W 1050 mA 9064 lm 194 lm/W 2100 mA 17384 lm 176 lm/W
Flexus 2x3 G1 24x5050 835 7550-04102 80 3500 K 350 mA 3208 lm 216 lm/W 1050 mA 9424 lm 202 lm/W 2100 mA 18060 lm 182 lm/W
Flexus 2x3 G1 24x5050 840 7550-04103 80 4000 K 350 mA 3216 lm 217 lm/W 1050 mA 9452 lm 202 lm/W 2100 mA 18112 lm 183 lm/W
Flexus 2x3 G1 24x5050 850 7550-04104 80 5000 K 350 mA 3332 lm 225 lm/W 1050 mA 9788 lm 209 lm/W 2100 mA 18764 lm 189 lm/W
Flexus 2x3 G1 24x5050 857 7550-04105 80 5700 K 350 mA 3188 lm 215 lm/W 1050 mA 9408 lm 201 lm/W 2100 mA 18108 lm 183 lm/W
Flexus 2x3 G1 24x5050 865 7550-04106 80 6500 K 350 mA 3184 lm 214 lm/W 1050 mA 9396 lm 201 lm/W 2100 mA 18080 lm 183 lm/W
Änderungen vorbehalten. Angaben ohne Gewähr. Toleranzen optische und elektrische Daten + / - 10 %. Angaben bei TC=25°C. HE = High Efficiency, HO = High Output, RT = Rated

Gut zu wissen … - Infos zu unseren Flexus 2x3 Produkten

iX-led Flexus 2x3 ist eine Weiterentwicklung der bewährten Flexus - LED-Modul Familie. Die Flexus 2x3 ist bestückt mit einer LED mit der aktuell höchsten Performance. Es werden Effizienzen von bis zu 242 lm/W erreicht. Oder Lichtströme bis zu 20164 lm.

Die Flexus-Serie bietet ein breites Spektrum an Varianten: Neben der Grundversion 2x3 stehen weitere rechteckige Modulgrößen mit 2x6, 2x9 und 2x12 LED-Bestückungen im 5050-Format zur Verfügung.

Für die Farbwiedergabe stehen zwei Qualitätsstufen zur Auswahl: CRI 70 für maximale Effizienz sowie CRI 80 für Anwendungen mit höheren Anforderungen an die Farbwiedergabe. Ebenso umfangreich ist das Angebot an Lichtfarben: Von extra warmen 1.800 K (exklusiv CRI 70) über 2.200 K, 2.700 K, 3.000 K und 3.500 K bis hin zu neutral- und tageslichtweißen Varianten mit 4.000 K, 5.000 K, 5.700 K und 6.500 K.

Dank integrierter Steckklemmen gestaltet sich die Montage besonders einfach und zeitsparend. Für den sicheren und optimalen Betrieb empfiehlt sich die Kombination mit geeigneten Konstantstrom-Treibern.

Die Flexus 2x3 ist kompatibel mit Mehrfachoptiken verschiedener Hersteller, mit dem Schwerpunkt auf Straßen- und Industriebeleuchtung.

Zubehör

Artikel Art. Nr.
Optik Khatod VIA2X3/5050T2MC 1890-00358
Optik Khatod VIA2X3/5050S100 1890-00357
Optik Khatod VIA2X3/5050R100 1890-00356
Optik Khatod VIA2X3/5050R60 1890-00355
Optik Khatod VIA2X3/5050R50 1890-00354
Optik Ledil L20258_STRADA-2X3-5050-T3-PC 1890-00353
Optik Ledil L20124_STRADA-2X3-5050-ME 1890-00352
Optik Ledil L20122_STRADA-2X3-5050-DWC 1890-00351
Optik Ledil C19544_STRADA-2X3-5050-VSM 1890-00350
Optik Ledil C19543_STRADA-2X3-5050-T4 1890-00349
Optik Ledil C19542_STRADA-2X3-5050-T3 1890-00348
Optik Ledil C19541_STRADA-2X3-5050-T2 1890-00347
Optik Ledil C18967_HB-2X3-5050-UW 1890-00346
Optik Ledil C18966_HB-2X3-5050-WWW 1890-00345
Optik Ledil C18965_HB-2X3-5050-WW 1890-00344
Optik Ledil C18964_HB-2X3-5050-M 1890-00343
