Flexus 2x3R

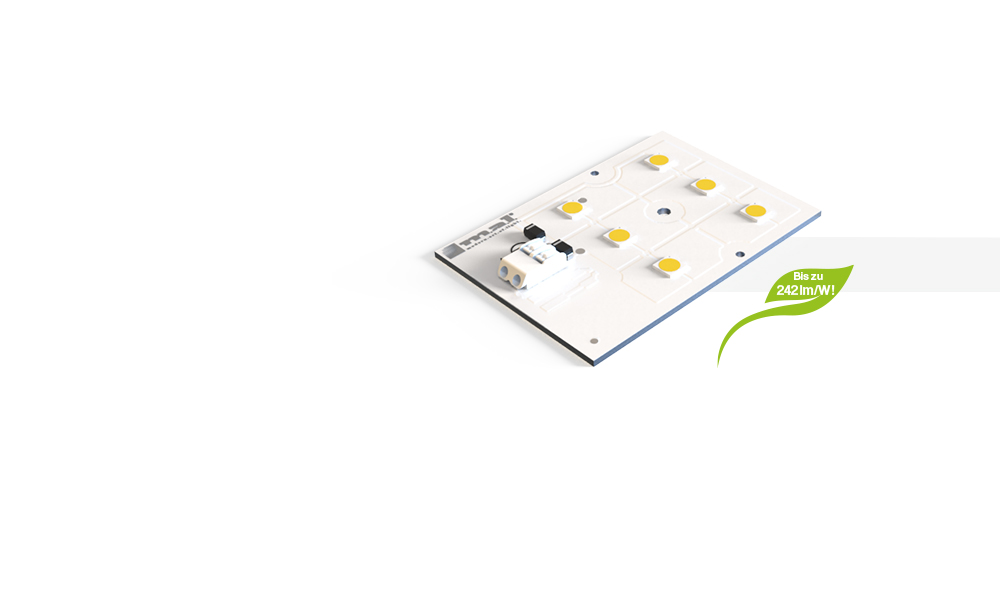

Produktbild der Produktfamilie von m.a.l. Effekt-Technik

Flexus 2x3R 6x5050

  • 6 High Performance High-Power LEDs
  • Rechteckmodul zum Einbau in Leuchten
  • Pitchabstand passend für handelsübliche 2x3 Optiken verschiedener Hersteller: längs 15mm und quer 28mm
  • LED-Anordnung um 90° gedreht gegenüber der Flexus 2x3
  • Länge 70,6 mm

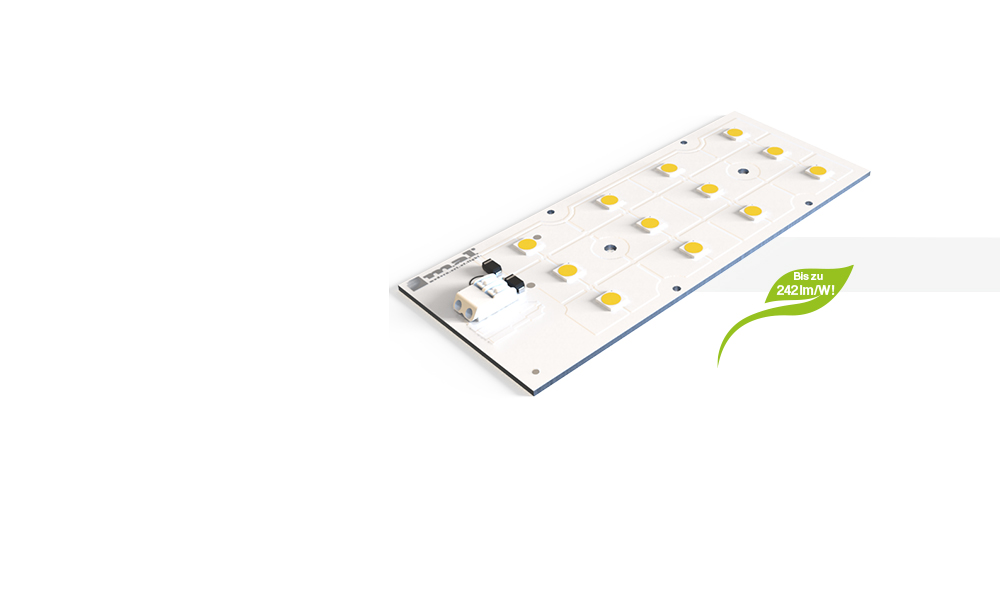

Produktbild der Produktfamilie von m.a.l. Effekt-Technik

Flexus 2x3R 12x5050

  • 12 High Performance High-Power LEDs
  • Rechteckmodul zum Einbau in Leuchten
  • Pitchabstand passend für handelsübliche 2x3R Optiken verschiedener Hersteller: längs 15 mm und quer 28 mm
  • LED-Anordnung um 90° gedreht gegenüber der Flexus 2x3
  • Länge 121,4 mm

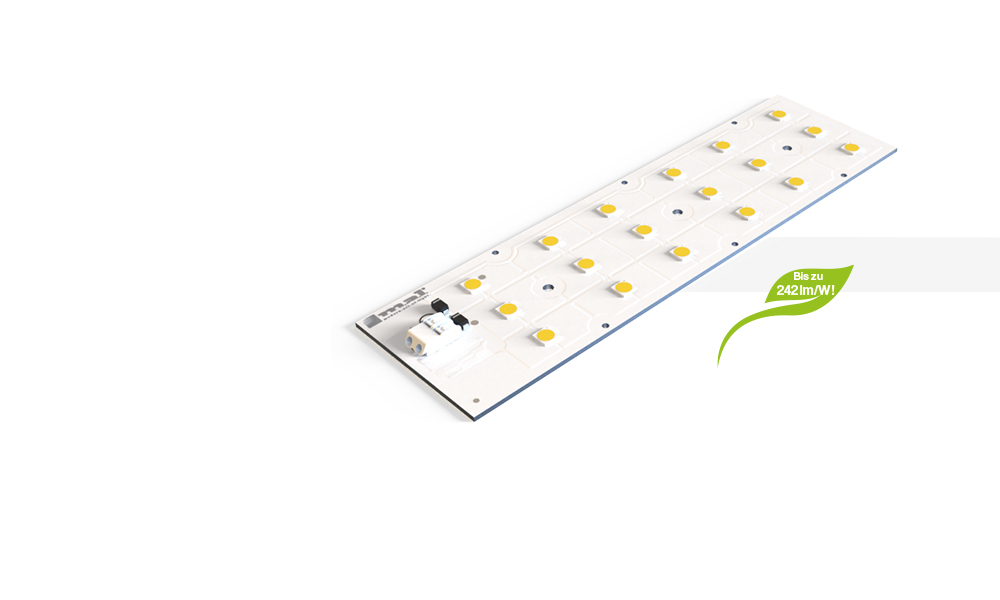

Produktbild der Produktfamilie von m.a.l. Effekt-Technik

Flexus 2x3R 18x5050

  • 18 High Performance High-Power LEDs
  • Rechteckmodul zum Einbau in Leuchten
  • Pitchabstand passend für handelsübliche 2x3R Optiken verschiedener Hersteller: längs 15 mm und quer 28 mm
  • LED-Anordnung um 90° gedreht gegenüber der Flexus 2x3
  • Länge 172,2 mm

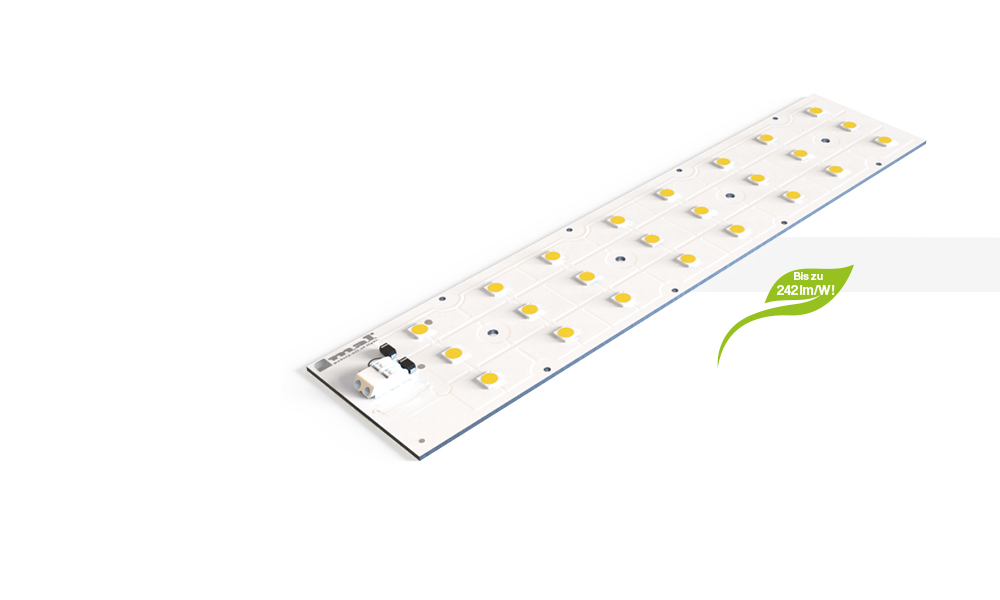

Produktbild der Produktfamilie von m.a.l. Effekt-Technik

Flexus 2x3R 24x5050

  • 24 High Performance High-Power LEDs
  • Rechteckmodul zum Einbau in Leuchten
  • Pitchabstand passend für handelsübliche 2x3R Optiken verschiedener Hersteller: längs 15 mm und quer 28 mm
  • LED-Anordnung um 90° gedreht gegenüber der Flexus 2x3
  • Länge 223 mm
  • Produkte
  • Verwandte Produkte

Flexus 2x3R 6x5050

Features

Big module image

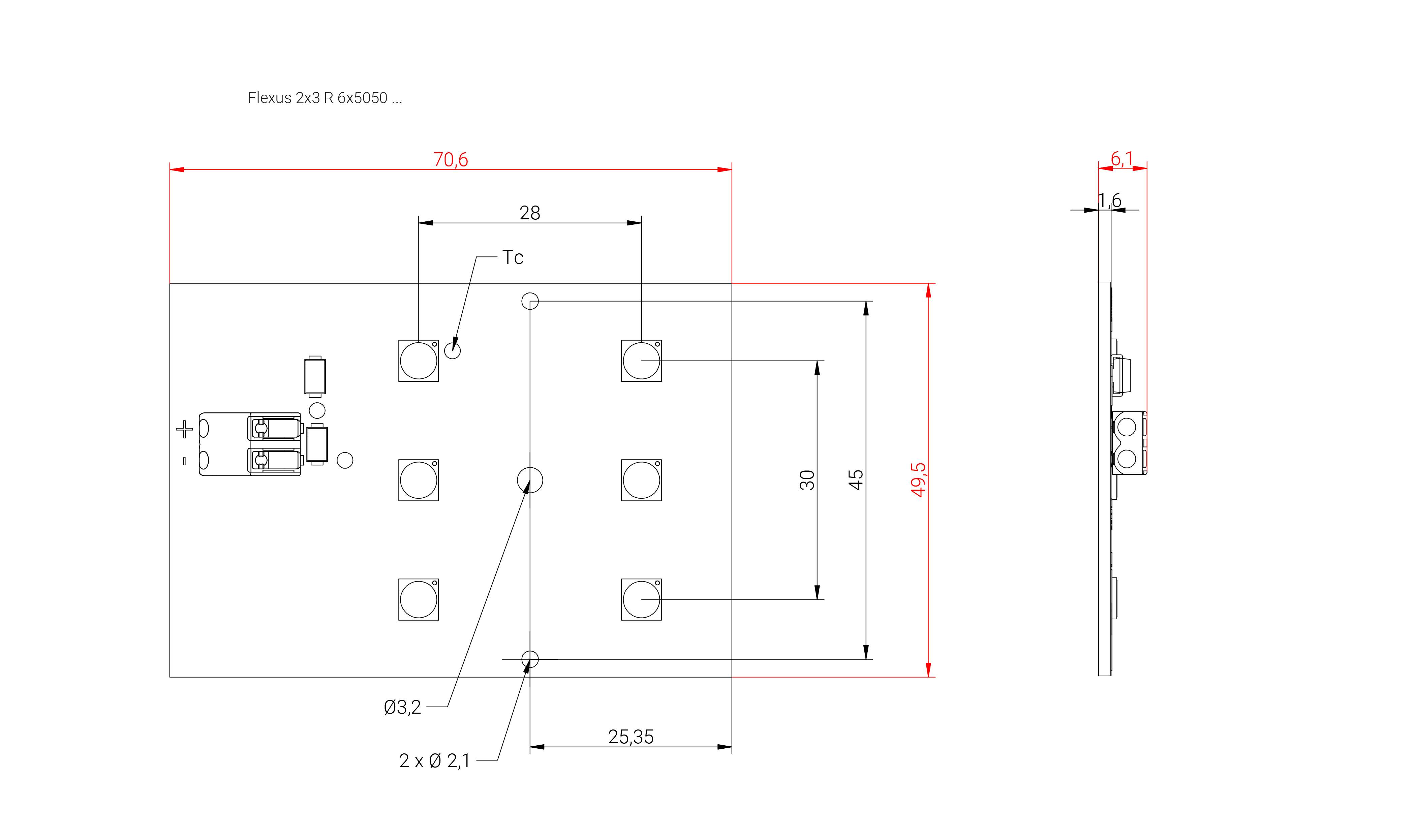

Module drawing
  • 6 High Performance High-Power LEDs
  • Rechteckmodul zum Einbau in Leuchten
  • Pitchabstand passend für handelsübliche 2x3 Optiken verschiedener Hersteller: längs 15mm und quer 28mm
  • LED-Anordnung um 90° gedreht gegenüber der Flexus 2x3
  • Länge 70,6 mm
  • Breite 49,5 mm
  • Aluminiumkernleiterplatte für optimales Wärmemanagement
  • Nennstrom 1050 mA
  • Maximaler Betriebsstrom 2100 mA
  • Maximale Vorwärtsspannung 12,5 V
  • 1 Anschlussklemme
  • Optional mit NTC zur Temperaturüberwachung mit 2 Anschlussklemmen

Downloads

Lichttechnische Daten

Flexus 2x3R 6x5050
Artikel Art. Nr. CRI CCT HE RT HO
If Flux LPW If Flux LPW If Flux LPW
Flexus 2x3R G1 6x5050 718 7550-04200 70 1800 K 350 mA 616 lm 166 lm/W 1050 mA 1813 lm 155 lm/W 2100 mA 3477 lm 140 lm/W
Flexus 2x3R G1 6x5050 722 7550-04201 70 2200 K 350 mA 740 lm 199 lm/W 1050 mA 2178 lm 186 lm/W 2100 mA 4178 lm 169 lm/W
Flexus 2x3R G1 6x5050 727 7550-04202 70 2700 K 350 mA 830 lm 223 lm/W 1050 mA 2445 lm 209 lm/W 2100 mA 4690 lm 189 lm/W
Flexus 2x3R G1 6x5050 730 7550-04203 70 3000 K 350 mA 833 lm 224 lm/W 1050 mA 2452 lm 210 lm/W 2100 mA 4703 lm 190 lm/W
Flexus 2x3R G1 6x5050 735 7550-04204 70 3500 K 350 mA 864 lm 233 lm/W 1050 mA 2539 lm 217 lm/W 2100 mA 4866 lm 196 lm/W
Flexus 2x3R G1 6x5050 740 7550-04205 70 4000 K 350 mA 896 lm 242 lm/W 1050 mA 2630 lm 225 lm/W 2100 mA 5041 lm 204 lm/W
Flexus 2x3R G1 6x5050 750 7550-04206 70 5000 K 350 mA 896 lm 242 lm/W 1050 mA 2630 lm 225 lm/W 2100 mA 5041 lm 204 lm/W
Flexus 2x3R G1 6x5050 757 7550-04207 70 5700 K 350 mA 857 lm 231 lm/W 1050 mA 2531 lm 216 lm/W 2100 mA 4870 lm 197 lm/W
Flexus 2x3R G1 6x5050 765 7550-04208 70 6500 K 350 mA 856 lm 231 lm/W 1050 mA 2527 lm 216 lm/W 2100 mA 4864 lm 196 lm/W
Flexus 2x3R G1 6x5050 822 7550-04209 80 2200 K 350 mA 645 lm 174 lm/W 1050 mA 1900 lm 162 lm/W 2100 mA 3646 lm 147 lm/W
Flexus 2x3R G1 6x5050 827 7550-04210 80 2700 K 350 mA 738 lm 199 lm/W 1050 mA 2174 lm 186 lm/W 2100 mA 4171 lm 168 lm/W
Flexus 2x3R G1 6x5050 830 7550-04211 80 3000 K 350 mA 769 lm 207 lm/W 1050 mA 2266 lm 194 lm/W 2100 mA 4346 lm 176 lm/W
Flexus 2x3R G1 6x5050 835 7550-04212 80 3500 K 350 mA 802 lm 216 lm/W 1050 mA 2356 lm 202 lm/W 2100 mA 4515 lm 182 lm/W
Flexus 2x3R G1 6x5050 840 7550-04213 80 4000 K 350 mA 804 lm 217 lm/W 1050 mA 2363 lm 202 lm/W 2100 mA 4528 lm 183 lm/W
Flexus 2x3R G1 6x5050 850 7550-04214 80 5000 K 350 mA 833 lm 225 lm/W 1050 mA 2447 lm 209 lm/W 2100 mA 4691 lm 189 lm/W
Flexus 2x3R G1 6x5050 857 7550-04215 80 5700 K 350 mA 797 lm 215 lm/W 1050 mA 2352 lm 201 lm/W 2100 mA 4527 lm 183 lm/W
Flexus 2x3R G1 6x5050 865 7550-04216 80 6500 K 350 mA 796 lm 214 lm/W 1050 mA 2349 lm 201 lm/W 2100 mA 4520 lm 183 lm/W
Änderungen vorbehalten. Angaben ohne Gewähr. Toleranzen optische und elektrische Daten + / - 10 %. Angaben bei TC=25°C. HE = High Efficiency, HO = High Output, RT = Rated

Flexus 2x3R 12x5050

Features

Big module image

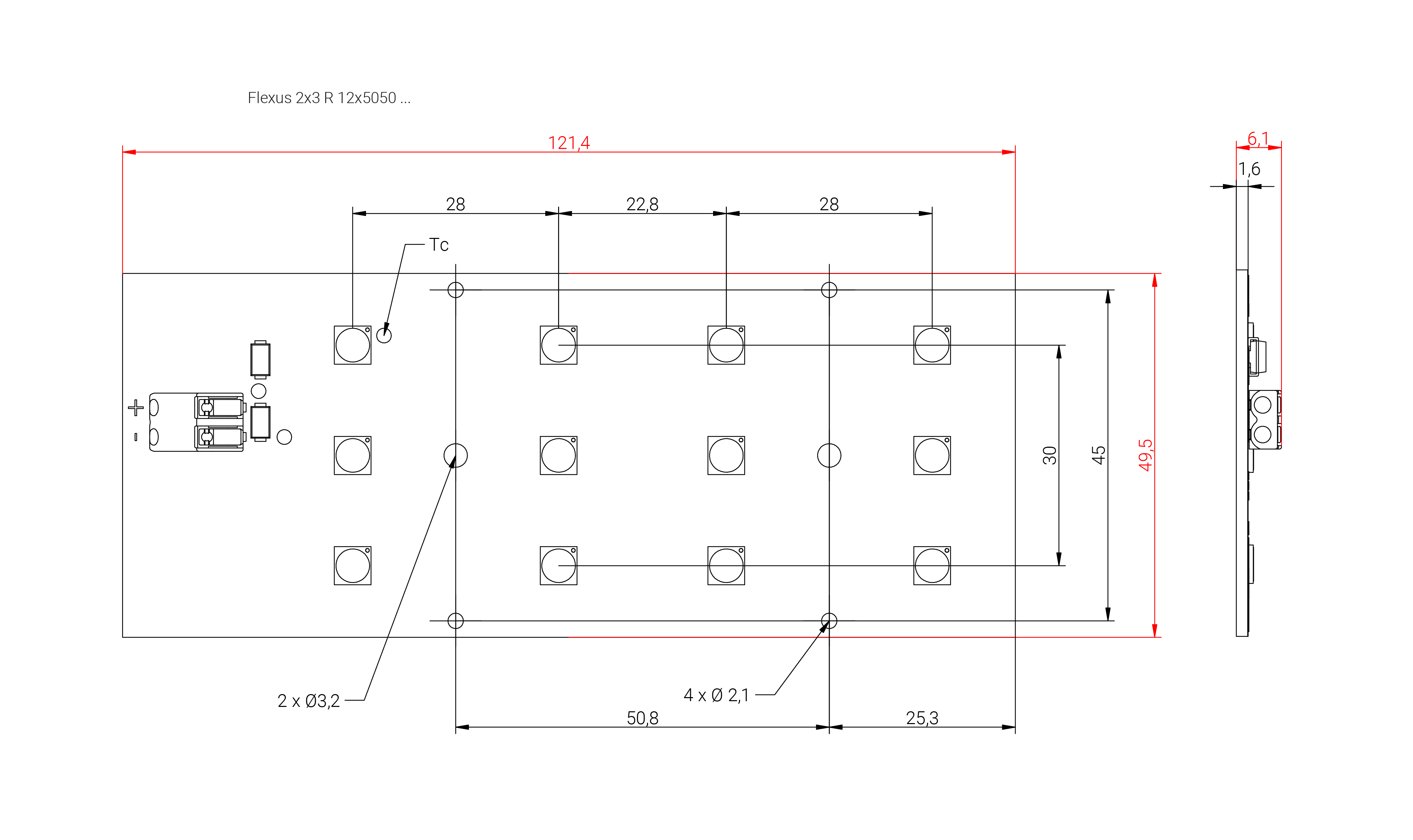

Module drawing
  • 12 High Performance High-Power LEDs
  • Rechteckmodul zum Einbau in Leuchten
  • Pitchabstand passend für handelsübliche 2x3R Optiken verschiedener Hersteller: längs 15 mm und quer 28 mm
  • LED-Anordnung um 90° gedreht gegenüber der Flexus 2x3
  • Länge 121,4 mm
  • Breite 49,5 mm
  • Aluminiumkernleiterplatte für optimales Wärmemanagement
  • Nennstrom 1050 mA
  • Maximaler Betriebsstrom 2100 mA
  • Maximale Vorwärtsspannung 25,0 V
  • 1 Anschlussklemme
  • Optional mit NTC zur Temperaturüberwachung mit 2 Anschlussklemmen

Downloads

Lichttechnische Daten

Flexus 2x3R 12x5050
Artikel Art. Nr. CRI CCT HE RT HO
If Flux LPW If Flux LPW If Flux LPW
Flexus 2x3R G1 12x5050 718 7550-04230 70 1800 K 350 mA 1232 lm 166 lm/W 1050 mA 3626 lm 155 lm/W 2100 mA 6954 lm 140 lm/W
Flexus 2x3R G1 12x5050 722 7550-04231 70 2200 K 350 mA 1480 lm 199 lm/W 1050 mA 4356 lm 186 lm/W 2100 mA 8356 lm 169 lm/W
Flexus 2x3R G1 12x5050 727 7550-04232 70 2700 K 350 mA 1660 lm 223 lm/W 1050 mA 4890 lm 209 lm/W 2100 mA 9380 lm 189 lm/W
Flexus 2x3R G1 12x5050 730 7550-04233 70 3000 K 350 mA 1666 lm 224 lm/W 1050 mA 4904 lm 210 lm/W 2100 mA 9406 lm 190 lm/W
Flexus 2x3R G1 12x5050 735 7550-04234 70 3500 K 350 mA 1728 lm 233 lm/W 1050 mA 5078 lm 217 lm/W 2100 mA 9732 lm 196 lm/W
Flexus 2x3R G1 12x5050 740 7550-04235 70 4000 K 350 mA 1792 lm 242 lm/W 1050 mA 5260 lm 225 lm/W 2100 mA 10082 lm 204 lm/W
Flexus 2x3R G1 12x5050 750 7550-04236 70 5000 K 350 mA 1792 lm 242 lm/W 1050 mA 5260 lm 225 lm/W 2100 mA 10082 lm 204 lm/W
Flexus 2x3R G1 12x5050 757 7550-04237 70 5700 K 350 mA 1714 lm 231 lm/W 1050 mA 5062 lm 216 lm/W 2100 mA 9740 lm 197 lm/W
Flexus 2x3R G1 12x5050 765 7550-04238 70 6500 K 350 mA 1712 lm 231 lm/W 1050 mA 5054 lm 216 lm/W 2100 mA 9728 lm 196 lm/W
Flexus 2x3R G1 12x5050 822 7550-04239 80 2200 K 350 mA 1290 lm 174 lm/W 1050 mA 3800 lm 162 lm/W 2100 mA 7292 lm 147 lm/W
Flexus 2x3R G1 12x5050 827 7550-04240 80 2700 K 350 mA 1476 lm 199 lm/W 1050 mA 4348 lm 186 lm/W 2100 mA 8342 lm 168 lm/W
Flexus 2x3R G1 12x5050 830 7550-04241 80 3000 K 350 mA 1538 lm 207 lm/W 1050 mA 4532 lm 194 lm/W 2100 mA 8692 lm 176 lm/W
Flexus 2x3R G1 12x5050 835 7550-04242 80 3500 K 350 mA 1604 lm 216 lm/W 1050 mA 4712 lm 202 lm/W 2100 mA 9030 lm 182 lm/W
Flexus 2x3R G1 12x5050 840 7550-04243 80 4000 K 350 mA 1608 lm 217 lm/W 1050 mA 4726 lm 202 lm/W 2100 mA 9056 lm 183 lm/W
Flexus 2x3R G1 12x5050 850 7550-04244 80 5000 K 350 mA 1666 lm 225 lm/W 1050 mA 4894 lm 209 lm/W 2100 mA 9382 lm 189 lm/W
Flexus 2x3R G1 12x5050 857 7550-04245 80 5700 K 350 mA 1594 lm 215 lm/W 1050 mA 4704 lm 201 lm/W 2100 mA 9054 lm 183 lm/W
Flexus 2x3R G1 12x5050 865 7550-04246 80 6500 K 350 mA 1592 lm 214 lm/W 1050 mA 4698 lm 201 lm/W 2100 mA 9040 lm 183 lm/W
Änderungen vorbehalten. Angaben ohne Gewähr. Toleranzen optische und elektrische Daten + / - 10 %. Angaben bei TC=25°C. HE = High Efficiency, HO = High Output, RT = Rated

Flexus 2x3R 18x5050

Features

Big module image

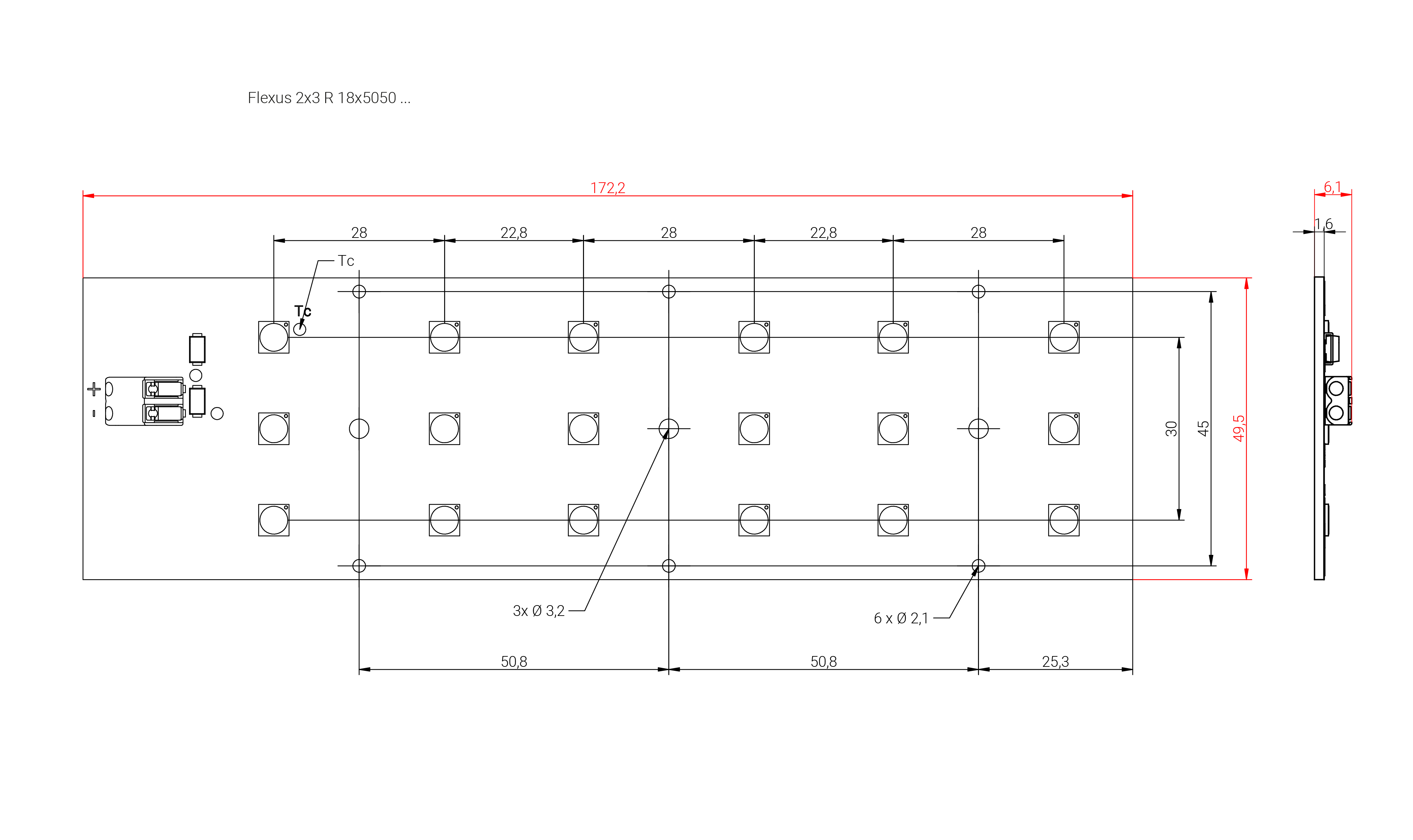

Module drawing
  • 18 High Performance High-Power LEDs
  • Rechteckmodul zum Einbau in Leuchten
  • Pitchabstand passend für handelsübliche 2x3R Optiken verschiedener Hersteller: längs 15 mm und quer 28 mm
  • LED-Anordnung um 90° gedreht gegenüber der Flexus 2x3
  • Länge 172,2 mm
  • Breite 49,5 mm
  • Aluminiumkernleiterplatte für optimales Wärmemanagement
  • Nennstrom 1050 mA
  • Maximaler Betriebsstrom 2100 mA
  • Maximale Vorwärtsspannung 37,5 V
  • 1 Anschlussklemme
  • Optional mit NTC zur Temperaturüberwachung mit 2 Anschlussklemmen

Downloads

Lichttechnische Daten

Flexus 2x3R 18x5050
Artikel Art. Nr. CRI CCT HE RT HO
If Flux LPW If Flux LPW If Flux LPW
Flexus 2x3R G1 18x5050 718 7550-04260 70 1800 K 350 mA 1848 lm 166 lm/W 1050 mA 5439 lm 155 lm/W 2100 mA 10431 lm 140 lm/W
Flexus 2x3R G1 18x5050 722 7550-04261 70 2200 K 350 mA 2220 lm 199 lm/W 1050 mA 6534 lm 186 lm/W 2100 mA 12534 lm 169 lm/W
Flexus 2x3R G1 18x5050 727 7550-04262 70 2700 K 350 mA 2490 lm 223 lm/W 1050 mA 7335 lm 209 lm/W 2100 mA 14070 lm 189 lm/W
Flexus 2x3R G1 18x5050 730 7550-04263 70 3000 K 350 mA 2499 lm 224 lm/W 1050 mA 7356 lm 210 lm/W 2100 mA 14109 lm 190 lm/W
Flexus 2x3R G1 18x5050 735 7550-04264 70 3500 K 350 mA 2592 lm 233 lm/W 1050 mA 7617 lm 217 lm/W 2100 mA 14598 lm 196 lm/W
Flexus 2x3R G1 18x5050 740 7550-04265 70 4000 K 350 mA 2688 lm 242 lm/W 1050 mA 7890 lm 225 lm/W 2100 mA 15123 lm 204 lm/W
Flexus 2x3R G1 18x5050 750 7550-04266 70 5000 K 350 mA 2688 lm 242 lm/W 1050 mA 7890 lm 225 lm/W 2100 mA 15123 lm 204 lm/W
Flexus 2x3R G1 18x5050 757 7550-04267 70 5700 K 350 mA 2571 lm 231 lm/W 1050 mA 7593 lm 216 lm/W 2100 mA 14610 lm 197 lm/W
Flexus 2x3R G1 18x5050 765 7550-04268 70 6500 K 350 mA 2568 lm 231 lm/W 1050 mA 7581 lm 216 lm/W 2100 mA 14592 lm 196 lm/W
Flexus 2x3R G1 18x5050 822 7550-04269 80 2200 K 350 mA 1935 lm 174 lm/W 1050 mA 5700 lm 162 lm/W 2100 mA 10938 lm 147 lm/W
Flexus 2x3R G1 18x5050 827 7550-04270 80 2700 K 350 mA 2214 lm 199 lm/W 1050 mA 6522 lm 186 lm/W 2100 mA 12513 lm 168 lm/W
Flexus 2x3R G1 18x5050 830 7550-04271 80 3000 K 350 mA 2307 lm 207 lm/W 1050 mA 6798 lm 194 lm/W 2100 mA 13038 lm 176 lm/W
Flexus 2x3R G1 18x5050 835 7550-04272 80 3500 K 350 mA 2406 lm 216 lm/W 1050 mA 7068 lm 202 lm/W 2100 mA 13545 lm 182 lm/W
Flexus 2x3R G1 18x5050 840 7550-04273 80 4000 K 350 mA 2412 lm 217 lm/W 1050 mA 7089 lm 202 lm/W 2100 mA 13584 lm 183 lm/W
Flexus 2x3R G1 18x5050 850 7550-04274 80 5000 K 350 mA 2499 lm 225 lm/W 1050 mA 7341 lm 209 lm/W 2100 mA 14073 lm 189 lm/W
Flexus 2x3R G1 18x5050 857 7550-04275 80 5700 K 350 mA 2391 lm 215 lm/W 1050 mA 7056 lm 201 lm/W 2100 mA 13581 lm 183 lm/W
Flexus 2x3R G1 18x5050 865 7550-04276 80 6500 K 350 mA 2388 lm 214 lm/W 1050 mA 7047 lm 201 lm/W 2100 mA 13560 lm 183 lm/W
Änderungen vorbehalten. Angaben ohne Gewähr. Toleranzen optische und elektrische Daten + / - 10 %. Angaben bei TC=25°C. HE = High Efficiency, HO = High Output, RT = Rated

Flexus 2x3R 24x5050

Features

Big module image

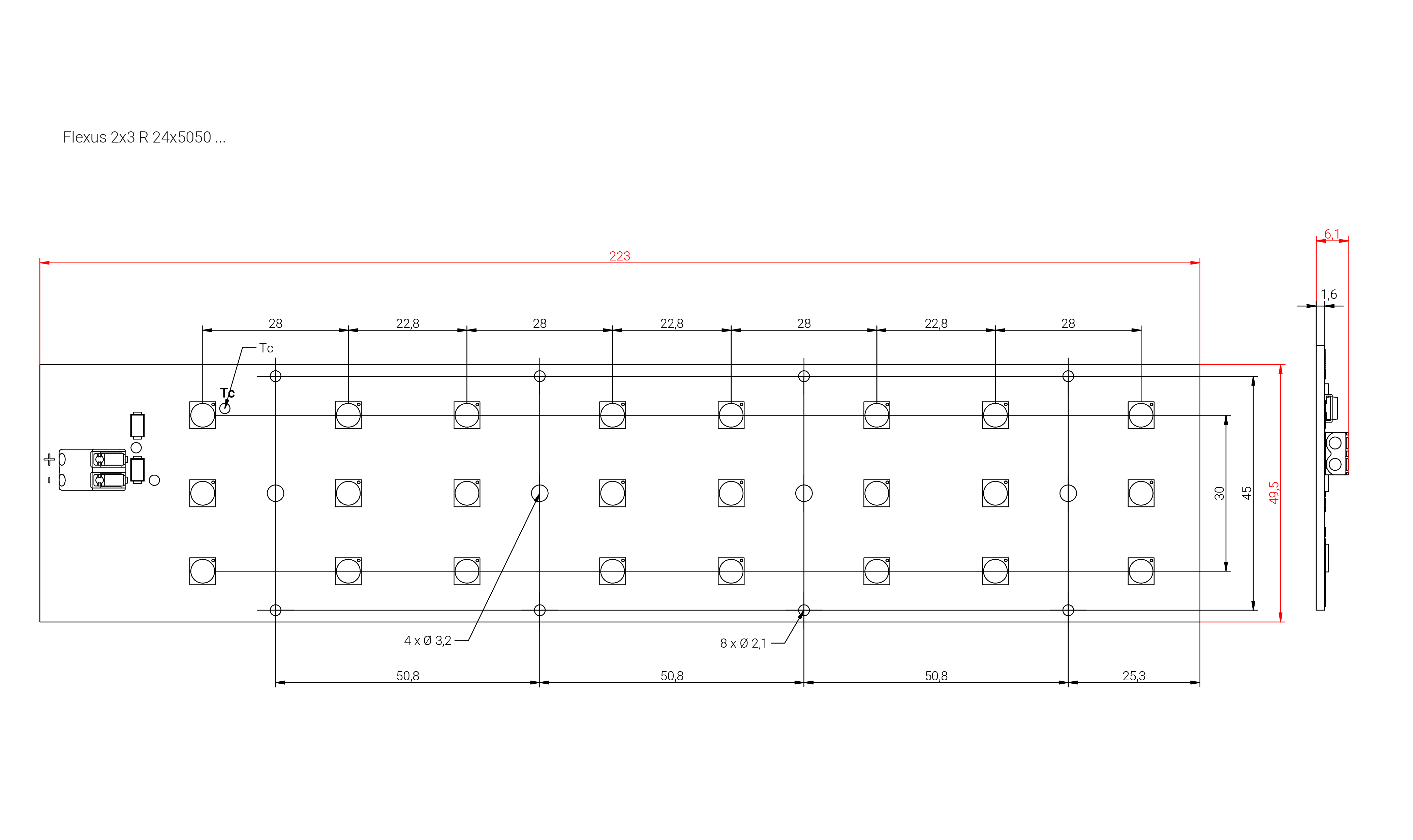

Module drawing
  • 24 High Performance High-Power LEDs
  • Rechteckmodul zum Einbau in Leuchten
  • Pitchabstand passend für handelsübliche 2x3R Optiken verschiedener Hersteller: längs 15 mm und quer 28 mm
  • LED-Anordnung um 90° gedreht gegenüber der Flexus 2x3
  • Länge 223 mm
  • Breite 49,5 mm
  • Aluminiumkernleiterplatte für optimales Wärmemanagement
  • Nennstrom 1050 mA
  • Maximaler Betriebsstrom 2100 mA
  • Maximale Vorwärtsspannung 50,0 V
  • 1 Anschlussklemme
  • Optional mit NTC zur Temperaturüberwachung mit 2 Anschlussklemmen

Downloads

Lichttechnische Daten

Flexus 2x3R 24x5050
Artikel Art. Nr. CRI CCT HE RT HO
If Flux LPW If Flux LPW If Flux LPW
Flexus 2x3R G1 24x5050 718 7550-04290 70 1800 K 350 mA 2464 lm 166 lm/W 1050 mA 7252 lm 155 lm/W 2100 mA 13908 lm 140 lm/W
Flexus 2x3R G1 24x5050 722 7550-04291 70 2200 K 350 mA 2960 lm 199 lm/W 1050 mA 8712 lm 186 lm/W 2100 mA 16712 lm 169 lm/W
Flexus 2x3R G1 24x5050 727 7550-04292 70 2700 K 350 mA 3320 lm 223 lm/W 1050 mA 9780 lm 209 lm/W 2100 mA 18760 lm 189 lm/W
Flexus 2x3R G1 24x5050 730 7550-04293 70 3000 K 350 mA 3332 lm 224 lm/W 1050 mA 9808 lm 210 lm/W 2100 mA 18812 lm 190 lm/W
Flexus 2x3R G1 24x5050 735 7550-04294 70 3500 K 350 mA 3456 lm 233 lm/W 1050 mA 10156 lm 217 lm/W 2100 mA 19464 lm 196 lm/W
Flexus 2x3R G1 24x5050 740 7550-04295 70 4000 K 350 mA 3584 lm 242 lm/W 1050 mA 10520 lm 225 lm/W 2100 mA 20164 lm 204 lm/W
Flexus 2x3R G1 24x5050 750 7550-04296 70 5000 K 350 mA 3584 lm 242 lm/W 1050 mA 10520 lm 225 lm/W 2100 mA 20164 lm 204 lm/W
Flexus 2x3R G1 24x5050 757 7550-04297 70 5700 K 350 mA 3428 lm 231 lm/W 1050 mA 10124 lm 216 lm/W 2100 mA 19480 lm 197 lm/W
Flexus 2x3R G1 24x5050 765 7550-04298 70 6500 K 350 mA 3424 lm 231 lm/W 1050 mA 10108 lm 216 lm/W 2100 mA 19456 lm 196 lm/W
Flexus 2x3R G1 24x5050 822 7550-04299 80 2200 K 350 mA 2580 lm 174 lm/W 1050 mA 7600 lm 162 lm/W 2100 mA 14584 lm 147 lm/W
Flexus 2x3R G1 24x5050 827 7550-04300 80 2700 K 350 mA 2952 lm 199 lm/W 1050 mA 8696 lm 186 lm/W 2100 mA 16684 lm 168 lm/W
Flexus 2x3R G1 24x5050 830 7550-04301 80 3000 K 350 mA 3076 lm 207 lm/W 1050 mA 9064 lm 194 lm/W 2100 mA 17384 lm 176 lm/W
Flexus 2x3R G1 24x5050 835 7550-04302 80 3500 K 350 mA 3208 lm 216 lm/W 1050 mA 9424 lm 202 lm/W 2100 mA 18060 lm 182 lm/W
Flexus 2x3R G1 24x5050 840 7550-04303 80 4000 K 350 mA 3216 lm 217 lm/W 1050 mA 9452 lm 202 lm/W 2100 mA 18112 lm 183 lm/W
Flexus 2x3R G1 24x5050 850 7550-04304 80 5000 K 350 mA 3332 lm 225 lm/W 1050 mA 9788 lm 209 lm/W 2100 mA 18764 lm 189 lm/W
Flexus 2x3R G1 24x5050 857 7550-04305 80 5700 K 350 mA 3188 lm 215 lm/W 1050 mA 9408 lm 201 lm/W 2100 mA 18108 lm 183 lm/W
Flexus 2x3R G1 24x5050 865 7550-04306 80 6500 K 350 mA 3184 lm 214 lm/W 1050 mA 9396 lm 201 lm/W 2100 mA 18080 lm 183 lm/W
Änderungen vorbehalten. Angaben ohne Gewähr. Toleranzen optische und elektrische Daten + / - 10 %. Angaben bei TC=25°C. HE = High Efficiency, HO = High Output, RT = Rated

Gut zu wissen … - Infos zu unseren Flexus 2x3R Produkten

Flexus 2×3R: Die Lösung für mehr konstruktive Freiheit

Die 2x3-Anordnung der LEDs im geometrischen Formfaktor der klassischen 2x2 LED-Module hat sich etabliert. Sechs statt vier LEDs sorgen für ein deutlich höheres Lumenpaket. Die 2x3-Anordnung hat nun leider aber den Nachteil, dass die Ausrichtung von Linsen auf den LED-Modulen nicht mehr um 90° gedreht werden kann. Dies schränkt die Anwendung der 2x3-LED-Module ein. Hier kommt nun die Flexus 2x3R ins Spiel.

Die Flexus 2×3R dreht den Aufbau um 90°.

Das klingt zunächst nach einem kleinen konstruktiven Detail – eröffnet dem Leuchtenentwickler aber einen entscheidenden Vorteil: Die Flexus 2x3 und Flexus 2x3R lassen sich flexibel in die vorhandene Einbausituation integrieren, ohne die Ausrichtung der Linsen neu denken zu müssen.

Die Rechteckmodule stehen in vier Varianten zur Verfügung: 2x3, 2x6, 2x9 und 2x12 5050 High Performance High Power LEDs.

Für die Farbwiedergabe stehen zwei Qualitätsstufen zur Auswahl: CRI 70 für maximale Effizienz sowie CRI 80 für Anwendungen mit höheren Anforderungen an die Farbwiedergabe. Ebenso umfangreich ist das Angebot an Lichtfarben: Von extra warmen 1.800 K (exklusiv CRI 70) über 2.200 K, 2.700 K, 3.000 K und 3.500 K bis hin zu neutral- und tageslichtweißen Varianten mit 4.000 K, 5.000 K, 5.700 K und 6.500 K.

Zubehör

Artikel Art. Nr.
Optik Khatod VIA2X3/5050T2MC 1890-00358
Optik Khatod VIA2X3/5050S100 1890-00357
Optik Khatod VIA2X3/5050R100 1890-00356
Optik Khatod VIA2X3/5050R60 1890-00355
Optik Khatod VIA2X3/5050R50 1890-00354
Optik Ledil L20258_STRADA-2X3-5050-T3-PC 1890-00353
Optik Ledil L20124_STRADA-2X3-5050-ME 1890-00352
Optik Ledil L20122_STRADA-2X3-5050-DWC 1890-00351
Optik Ledil C19544_STRADA-2X3-5050-VSM 1890-00350
Optik Ledil C19543_STRADA-2X3-5050-T4 1890-00349
Optik Ledil C19542_STRADA-2X3-5050-T3 1890-00348
Optik Ledil C19541_STRADA-2X3-5050-T2 1890-00347
Optik Ledil C18967_HB-2X3-5050-UW 1890-00346
Optik Ledil C18966_HB-2X3-5050-WWW 1890-00345
Optik Ledil C18965_HB-2X3-5050-WW 1890-00344
Optik Ledil C18964_HB-2X3-5050-M 1890-00343
