Circulus HCL

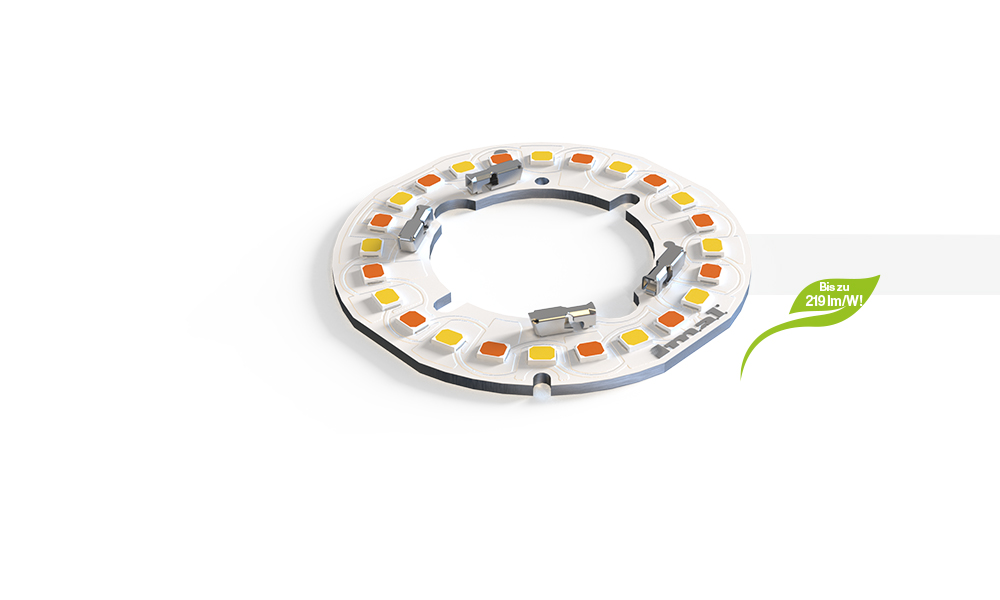

Produktbild der Produktfamilie von m.a.l. Effekt-Technik

Circulus HCL 50

  • HCL Ringmodul mit 2 Kanälen zum Einbau in Leuchten
  • Tunable White 2700 K bis 6500 K
  • 2x12 Mid-Power-LEDs
  • Pitchabstand 6,5 mm
  • Durchmesser außen 75 mm und innen 25 mm
Produktbild der Produktfamilie von m.a.l. Effekt-Technik

Circulus HCL 105

  • HCL Ringmodul mit 2 Kanälen zum Einbau in Leuchten
  • Tunable White 2700 K bis 6500 K
  • 2x24 Mid-Power-LEDs
  • Pitchabstand 6,9 mm
  • Durchmesser außen 130 mm und innen 80 mm
Produktbild der Produktfamilie von m.a.l. Effekt-Technik

Circulus HCL 160

  • HCL Ringmodul mit 2 Kanälen zum Einbau in Leuchten
  • Tunable White 2700 K bis 6500 K
  • 2x36 Mid-Power-LEDs
  • Pitchabstand 7 mm
  • Durchmesser außen 185 mm und innen 135 mm
Produktbild der Produktfamilie von m.a.l. Effekt-Technik

Circulus HCL 215

  • HCL Ringmodul mit 2 Kanälen zum Einbau in Leuchten
  • Tunable White 2700 K bis 6500 K
  • 2x48 Mid-Power-LEDs
  • Pitchabstand 7 mm
  • Durchmesser außen 240 mm und innen 190 mm
Produktbild der Produktfamilie von m.a.l. Effekt-Technik

Circulus HCL 270

  • HCL Ringmodul mit 2 Kanälen zum Einbau in Leuchten
  • Tunable White 2700 K bis 6500 K
  • 2x60 Mid-Power-LEDs
  • Pitchabstand 7,1 mm
  • Durchmesser außen 295 mm und innen 245 mm
  • Produkte

Circulus HCL 50

Features

Big module image

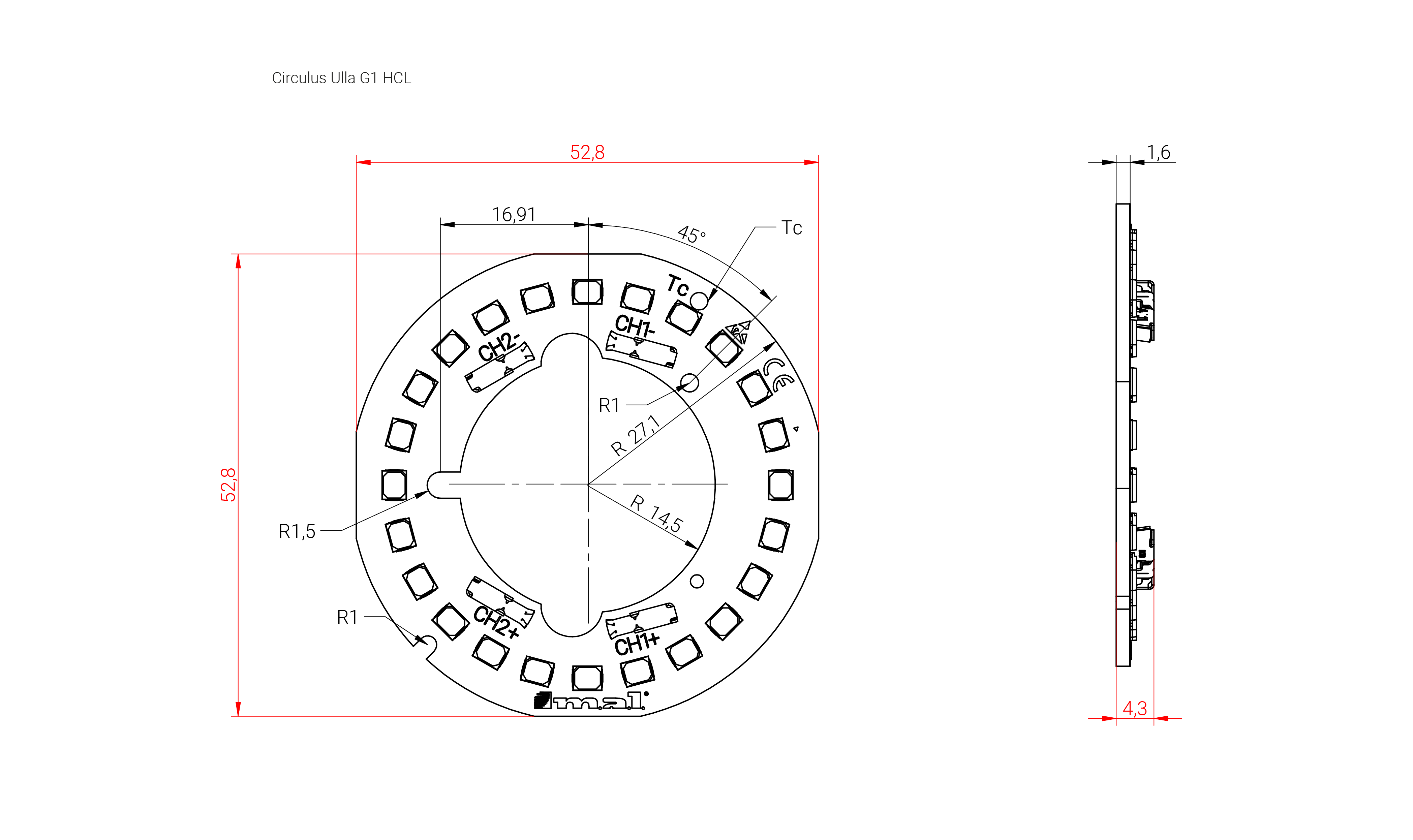

Module drawing
  • HCL Ringmodul mit 2 Kanälen zum Einbau in Leuchten
  • Tunable White 2700 K bis 6500 K
  • 2x12 Mid-Power-LEDs
  • Pitchabstand 6,5 mm
  • Durchmesser außen 75 mm und innen 25 mm
  • 4 Anschlussklemmen
  • Aluminiumkernleiterplatte für optimales Wärmemanagement
  • Nennstrom 350 mA
  • Maximaler Betriebsstrom 1050 mA
  • Maximale Vorwärtsspannung 6,2 V
  • Die 5 Ringmodule können ineinander angeordnet werden.

Downloads

Lichttechnische Daten

Circulus HCL 50
Artikel Art. Nr. CRI CCT HE RT HO
If Flux LPW If Flux LPW If Flux LPW
Circulus HCL G2 D50 827-865 7543-20070 80 2700 K 150 mA 153 lm 192 lm/W 350 mA 350 lm 184 lm/W 1050 mA 983 lm 162 lm/W
6500 K 150 mA 169 lm 216 lm/W 350 mA 388 lm 207 lm/W 1050 mA 1089 lm 182 lm/W
Änderungen vorbehalten. Angaben ohne Gewähr. Toleranzen optische und elektrische Daten + / - 10 %. Angaben bei TC=25°C. HE = High Efficiency, HO = High Output, RT = Rated

Circulus HCL 105

Features

Big module image
Module drawing
  • HCL Ringmodul mit 2 Kanälen zum Einbau in Leuchten
  • Tunable White 2700 K bis 6500 K
  • 2x24 Mid-Power-LEDs
  • Pitchabstand 6,9 mm
  • Durchmesser außen 130 mm und innen 80 mm
  • 4 Anschlussklemmen
  • Aluminiumkernleiterplatte für optimales Wärmemanagement
  • Nennstrom 350 mA
  • Maximaler Betriebsstrom 1050 mA
  • Maximale Vorwärtsspannung 12,4 V
  • Die 5 Ringmodule können ineinander angeordnet werden.

Downloads

Lichttechnische Daten

Circulus HCL 105
Artikel Art. Nr. CRI CCT HE RT HO
If Flux LPW If Flux LPW If Flux LPW
Circulus HCL G2 D105 827-865 7543-20071 80 2700 K 150 mA 306 lm 192 lm/W 350 mA 700 lm 184 lm/W 1050 mA 1966 lm 162 lm/W
6500 K 150 mA 339 lm 216 lm/W 350 mA 776 lm 207 lm/W 1050 mA 2177 lm 182 lm/W
Änderungen vorbehalten. Angaben ohne Gewähr. Toleranzen optische und elektrische Daten + / - 10 %. Angaben bei TC=25°C. HE = High Efficiency, HO = High Output, RT = Rated

Circulus HCL 160

Features

Big module image
Module drawing
  • HCL Ringmodul mit 2 Kanälen zum Einbau in Leuchten
  • Tunable White 2700 K bis 6500 K
  • 2x36 Mid-Power-LEDs
  • Pitchabstand 7 mm
  • Durchmesser außen 185 mm und innen 135 mm
  • 4 Anschlussklemmen
  • Aluminiumkernleiterplatte für optimales Wärmemanagement
  • Nennstrom 350 mA
  • Maximaler Betriebsstrom 1050 mA
  • Maximale Vorwärtsspannung 18,6 V
  • Die 5 Ringmodule können ineinander angeordnet werden.

Downloads

Lichttechnische Daten

Circulus HCL 160
Artikel Art. Nr. CRI CCT HE RT HO
If Flux LPW If Flux LPW If Flux LPW
Circulus HCL G2 D160 827-865 7543-20072 80 2700 K 150 mA 459 lm 192 lm/W 350 mA 1051 lm 184 lm/W 1050 mA 2949 lm 162 lm/W
6500 K 150 mA 508 lm 216 lm/W 350 mA 1163 lm 207 lm/W 1050 mA 3266 lm 182 lm/W
Änderungen vorbehalten. Angaben ohne Gewähr. Toleranzen optische und elektrische Daten + / - 10 %. Angaben bei TC=25°C. HE = High Efficiency, HO = High Output, RT = Rated

Circulus HCL 215

Features

Big module image
Module drawing
  • HCL Ringmodul mit 2 Kanälen zum Einbau in Leuchten
  • Tunable White 2700 K bis 6500 K
  • 2x48 Mid-Power-LEDs
  • Pitchabstand 7 mm
  • Durchmesser außen 240 mm und innen 190 mm
  • 4 Anschlussklemmen
  • Aluminiumkernleiterplatte für optimales Wärmemanagement
  • Nennstrom 350 mA
  • Maximaler Betriebsstrom 1050 mA
  • Maximale Vorwärtsspannung 24,8 V
  • Die 5 Ringmodule können ineinander angeordnet werden.

Downloads

Lichttechnische Daten

Circulus HCL 215
Artikel Art. Nr. CRI CCT HE RT HO
If Flux LPW If Flux LPW If Flux LPW
Circulus HCL G2 D215 827-865 7543-20073 80 2700 K 150 mA 612 lm 192 lm/W 350 mA 1401 lm 184 lm/W 1050 mA 3932 lm 162 lm/W
6500 K 150 mA 677 lm 216 lm/W 350 mA 1551 lm 207 lm/W 1050 mA 4355 lm 182 lm/W
Änderungen vorbehalten. Angaben ohne Gewähr. Toleranzen optische und elektrische Daten + / - 10 %. Angaben bei TC=25°C. HE = High Efficiency, HO = High Output, RT = Rated

Circulus HCL 270

Features

Big module image
Module drawing
  • HCL Ringmodul mit 2 Kanälen zum Einbau in Leuchten
  • Tunable White 2700 K bis 6500 K
  • 2x60 Mid-Power-LEDs
  • Pitchabstand 7,1 mm
  • Durchmesser außen 295 mm und innen 245 mm
  • 4 Anschlussklemmen
  • Aluminiumkernleiterplatte für optimales Wärmemanagement
  • Nennstrom 350 mA
  • Maximaler Betriebsstrom 1050 mA
  • Maximale Vorwärtsspannung 31 V
  • Die 5 Ringmodule können ineinander angeordnet werden.

Downloads

Lichttechnische Daten

Circulus HCL 270
Artikel Art. Nr. CRI CCT HE RT HO
If Flux LPW If Flux LPW If Flux LPW
Circulus HCL G2 D270 827-865 7543-20074 80 2700 K 150 mA 765 lm 192 lm/W 350 mA 1751 lm 184 lm/W 1050 mA 4915 lm 162 lm/W
6500 K 150 mA 847 lm 216 lm/W 350 mA 1939 lm 207 lm/W 1050 mA 5444 lm 182 lm/W
Änderungen vorbehalten. Angaben ohne Gewähr. Toleranzen optische und elektrische Daten + / - 10 %. Angaben bei TC=25°C. HE = High Efficiency, HO = High Output, RT = Rated

Gut zu wissen … - Infos zu unseren Circulus HCL Produkten

Mit unseren LED-Modulen Circulus bieten wir ringförmige HCL-LED Module an, welche mit warmweißen und kaltweißen LEDs, in zwei getrennten Kanälen, bestückt sind. Sie können aus fünf verschiedenen Durchmessern wählen: Circulus D50, Circulus D105, Circulus D160, Circulus D215 und Circulus D270. Alle fünf Durchmesser verfügen über eine einheitliche Ringbreite von 25 mm.

Für ein optimales Wärmemanagement und eine hohe Effizienz mit langer Lebensdauer, basieren alle Circulus-Module auf hochwertigen Aluminiumkernleiterplatten. Die topaktuelle LED verleiht den Circulus-Modulen Effizienzen von bis zu 216 lm/W oder Lichtmengen von über 5000 lm. Der LED-Pitch ist bei allen Modulen nahezu gleich.
