Circulus Color

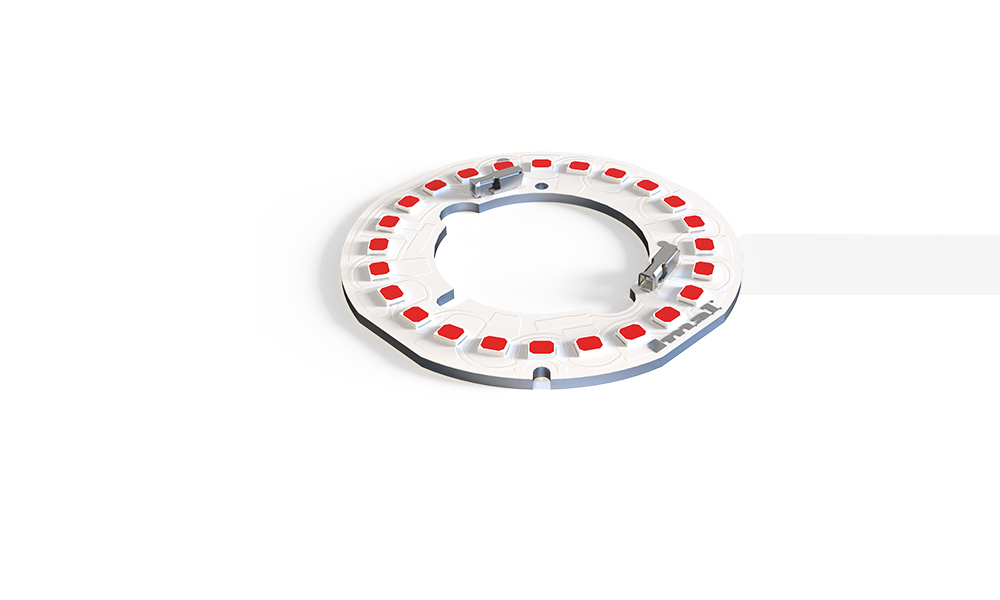

Produktbild der Produktfamilie von m.a.l. Effekt-Technik

Circulus Color 50

  • Ringmodul mit Color-LEDs zum Einbau in Leuchten
  • 6 Lichtfarben von Far Red bis Royal Blue
  • 24 Mid-Power-LEDs
  • Pitchabstand 6,5 mm
  • Durchmesser außen 75 mm und innen 25 mm

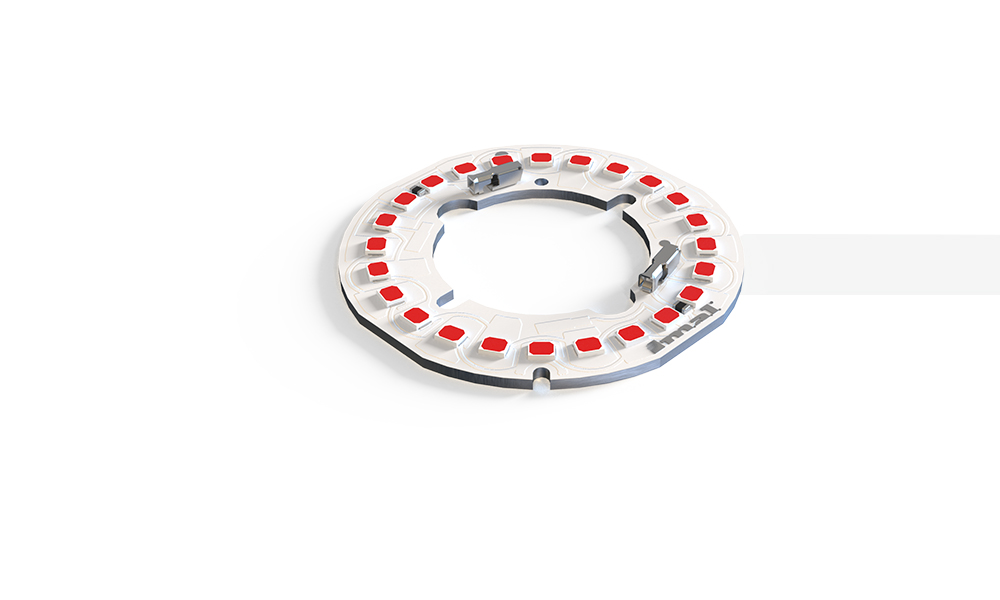

Produktbild der Produktfamilie von m.a.l. Effekt-Technik

Circulus Color 105

  • Ringmodul mit Color-LEDs zum Einbau in Leuchten
  • 6 Lichtfarben von Far Red bis Royal Blue
  • 48 Mid-Power-LEDs
  • Pitchabstand 6,9 mm
  • Durchmesser außen 130 mm und innen 80 mm
Produktbild der Produktfamilie von m.a.l. Effekt-Technik

Circulus Color 160

  • 6 Lichtfarben von Far Red bis Royal Blue
  • 72 Mid-Power-LEDs
  • Pitchabstand 7 mm
  • Durchmesser außen 185 mm und innen 135 mm
  • 2 Anschlussklemmen
Produktbild der Produktfamilie von m.a.l. Effekt-Technik

Circulus Color 215

  • Ringmodul mit Color-LEDs zum Einbau in Leuchten
  • 6 Lichtfarben von Far Red bis Royal Blue
  • 96 Mid-Power-LEDs
  • Pitchabstand 7 mm
  • Durchmesser außen 240 mm und innen 190 mm
Produktbild der Produktfamilie von m.a.l. Effekt-Technik

Circulus Color 270

  • Ringmodul mit Color-LEDs zum Einbau in Leuchten
  • 6 Lichtfarben von Far Red bis Royal Blue
  • 120 Mid-Power-LEDs
  • Pitchabstand 7,1 mm
  • Durchmesser außen 295 mm und innen 245 mm
  • Produkte

Circulus Color 50

Features

Big module image

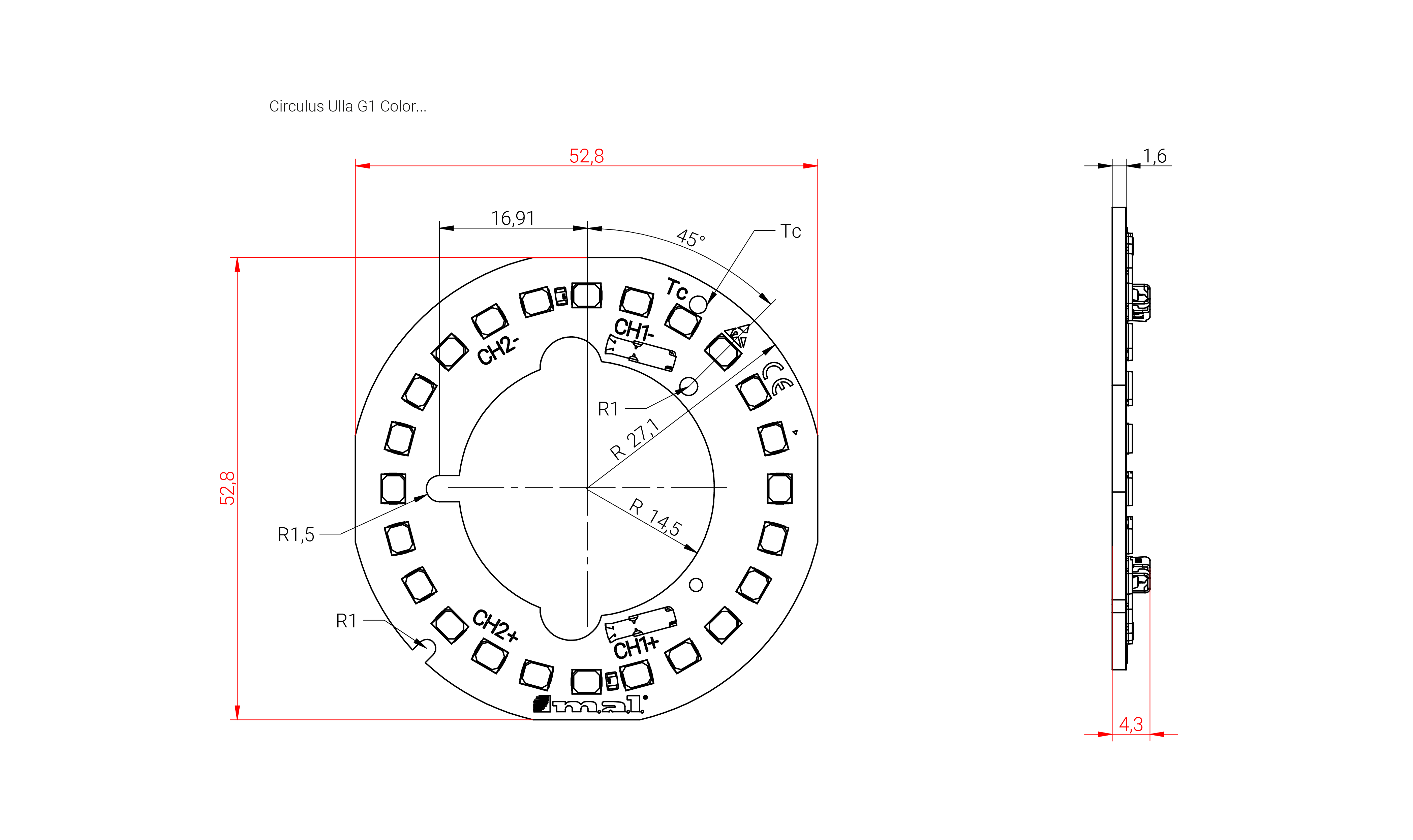

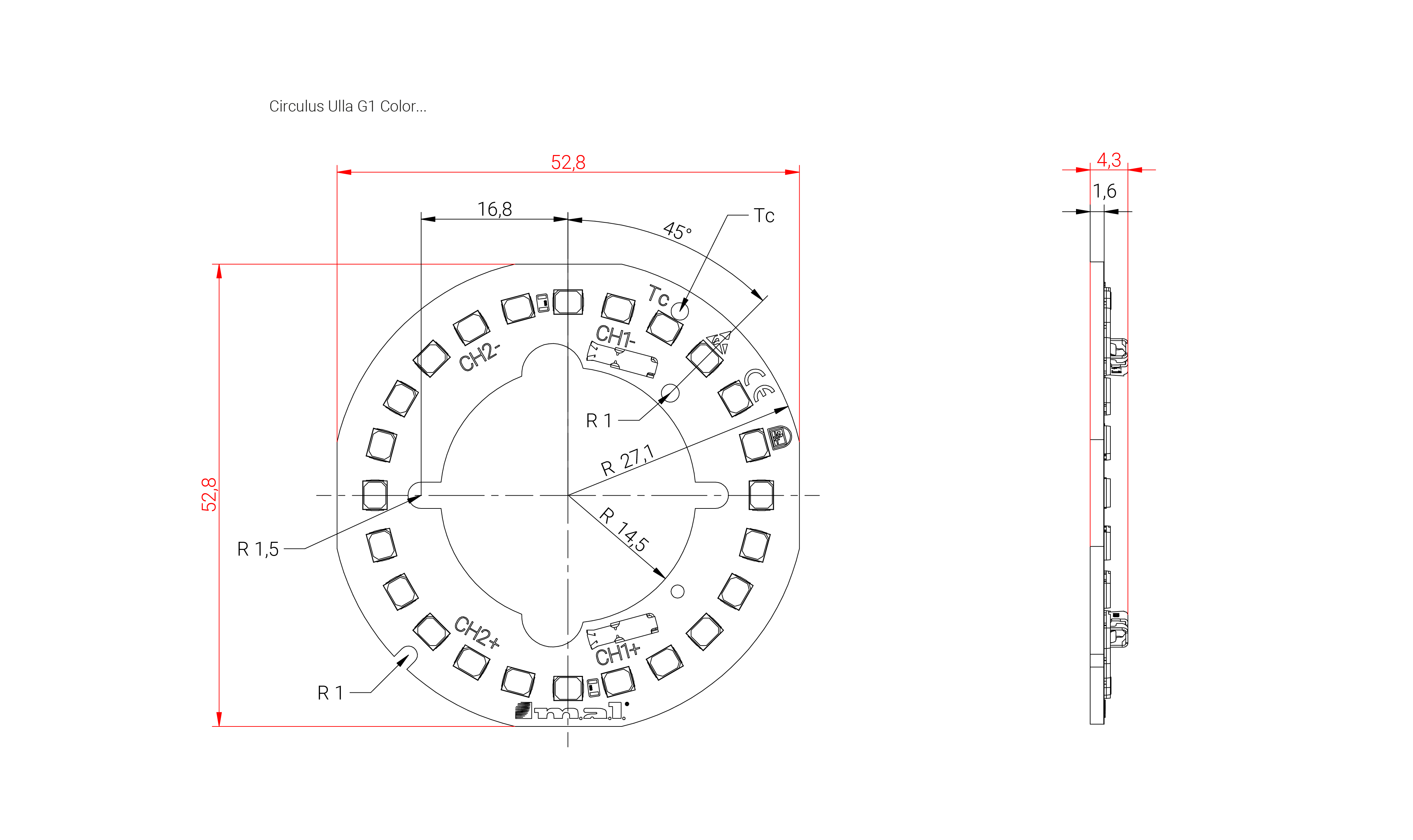

Module drawing
  • Ringmodul mit Color-LEDs zum Einbau in Leuchten
  • 6 Lichtfarben von Far Red bis Royal Blue
  • 24 Mid-Power-LEDs
  • Pitchabstand 6,5 mm
  • Durchmesser außen 75 mm und innen 25 mm
  • 2 Anschlussklemmen
  • Aluminiumkernleiterplatte für optimales Wärmemanagement
  • Nennstrom 700 mA
  • Maximaler Betriebsstrom 1050 mA
  • Maximale Vorwärtsspannung 5,4 ... 7,4 V
  • Die 5 Ringmodule können ineinander angeordnet werden.

Downloads

Lichttechnische Daten

Circulus Color 50
Artikel Art. Nr. Lichtfarbe Wellenlänge HE RT HO
If Flux Eff. If Flux Eff. If Flux Eff.
Circulus G1 50 RED 7543-00019 RED 625 nm 500 mA 173 lm 89 lm/W 700 mA 240 lm 87 lm/W 1050 mA 350 lm 82 lm/W
Circulus G1 50 RNG 7543-00020 RNG 615 nm 500 mA 225 lm 119 lm/W 700 mA 315 lm 116 lm/W 1050 mA 467 lm 110 lm/W
Circulus G1 50 PCA 7543-00021 PCA - 500 mA 471 lm 170 lm/W 700 mA 645 lm 163 lm/W 1050 mA 931 lm 153 lm/W
Circulus G1 50 GRN 7543-00022 GRN 530 nm 500 mA 526 lm 196 lm/W 700 mA 670 lm 173 lm/W 1050 mA 883 lm 144 lm/W
Circulus G1 50 BLU 7543-00023 BLU 475 nm 500 mA 178 lm 65 lm/W 700 mA 237 lm 61 lm/W 1050 mA 333 lm 55 lm/W
Circulus G1 50 RYL 7543-00024 RYL 445 nm 500 mA 2032 mW - 700 mA 2804 mW - 1050 mA 4092 mW -
Änderungen vorbehalten. Angaben ohne Gewähr. Toleranzen optische und elektrische Daten + / - 10 %. Angaben bei TC=25°C. HE = High Efficiency, HO = High Output, RT = Rated

Circulus Color 105

Features

Big module image
Module drawing
  • Ringmodul mit Color-LEDs zum Einbau in Leuchten
  • 6 Lichtfarben von Far Red bis Royal Blue
  • 48 Mid-Power-LEDs
  • Pitchabstand 6,9 mm
  • Durchmesser außen 130 mm und innen 80 mm
  • 2 Anschlussklemmen
  • Aluminiumkernleiterplatte für optimales Wärmemanagement
  • Nennstrom 700 mA
  • Maximaler Betriebsstrom 1050 mA
  • Maximale Vorwärtsspannung 10,8 ... 14,8 V
  • Die 5 Ringmodule können ineinander angeordnet werden.

Downloads

Lichttechnische Daten

Circulus Color 105
Artikel Art. Nr. Lichtfarbe Wellenlänge HE RT HO
If Flux Eff. If Flux Eff. If Flux Eff.
Circulus G1 105 RED 7543-00119 RED 625 nm 500 mA 347 lm 89 lm/W 700 mA 481 lm 87 lm/W 1050 mA 701 lm 82 lm/W
Circulus G1 105 RNG 7543-00120 RNG 615 nm 500 mA 450 lm 119 lm/W 700 mA 630 lm 116 lm/W 1050 mA 935 lm 110 lm/W
Circulus G1 105 PCA 7543-00121 PCA - 500 mA 942 lm 170 lm/W 700 mA 1290 lm 163 lm/W 1050 mA 1862 lm 153 lm/W
Circulus G1 105 GRN 7543-00122 GRN 530 nm 500 mA 1052 lm 196 lm/W 700 mA 1340 lm 173 lm/W 1050 mA 1766 lm 144 lm/W
Circulus G1 105 BLU 7543-00123 BLU 475 nm 500 mA 355 lm 65 lm/W 700 mA 473 lm 61 lm/W 1050 mA 666 lm 55 lm/W
Circulus G1 105 RYL 7543-00124 RYL 445 nm 500 mA 4064 mW - 700 mA 5608 mW - 1050 mA 8184 mW -
Änderungen vorbehalten. Angaben ohne Gewähr. Toleranzen optische und elektrische Daten + / - 10 %. Angaben bei TC=25°C. HE = High Efficiency, HO = High Output, RT = Rated

Circulus Color 160

Features

Big module image
Module drawing
  • 6 Lichtfarben von Far Red bis Royal Blue
  • 72 Mid-Power-LEDs
  • Pitchabstand 7 mm
  • Durchmesser außen 185 mm und innen 135 mm
  • 2 Anschlussklemmen
  • Aluminiumkernleiterplatte für optimales Wärmemanagement
  • Nennstrom 700 mA
  • Maximaler Betriebsstrom 1050 mA
  • Maximale Vorwärtsspannung 16,2 ... 22,2 V
  • Die 5 Ringmodule können ineinander angeordnet werden.

Downloads

Lichttechnische Daten

Circulus Color 160
Artikel Art. Nr. Lichtfarbe Wellenlänge HE RT HO
If Flux Eff. If Flux Eff. If Flux Eff.
Circulus G1 160 RED 7543-00219 RED 625 nm 500 mA 520 lm 89 lm/W 700 mA 721 lm 87 lm/W 1050 mA 1051 lm 82 lm/W
Circulus G1 160 RNG 7543-00220 RNG 615 nm 500 mA 675 lm 119 lm/W 700 mA 946 lm 116 lm/W 1050 mA 1402 lm 110 lm/W
Circulus G1 160 PCA 7543-00221 PCA - 500 mA 1414 lm 170 lm/W 700 mA 1936 lm 163 lm/W 1050 mA 2794 lm 153 lm/W
Circulus G1 160 GRN 7543-00222 GRN 530 nm 500 mA 1578 lm 196 lm/W 700 mA 2010 lm 173 lm/W 1050 mA 2650 lm 144 lm/W
Circulus G1 160 BLU 7543-00223 BLU 475 nm 500 mA 533 lm 65 lm/W 700 mA 710 lm 61 lm/W 1050 mA 999 lm 55 lm/W
Circulus G1 160 RYL 7543-00224 RYL 445 nm 500 mA 6096 mW - 700 mA 8412 mW - 1050 mA 12276 mW -
Änderungen vorbehalten. Angaben ohne Gewähr. Toleranzen optische und elektrische Daten + / - 10 %. Angaben bei TC=25°C. HE = High Efficiency, HO = High Output, RT = Rated

Circulus Color 215

Features

Big module image
Module drawing
  • Ringmodul mit Color-LEDs zum Einbau in Leuchten
  • 6 Lichtfarben von Far Red bis Royal Blue
  • 96 Mid-Power-LEDs
  • Pitchabstand 7 mm
  • Durchmesser außen 240 mm und innen 190 mm
  • 2 Anschlussklemmen
  • Aluminiumkernleiterplatte für optimales Wärmemanagement
  • Nennstrom 700 mA
  • Maximaler Betriebsstrom 1050 mA
  • Maximale Vorwärtsspannung 21,6 ... 29,6 V
  • Die 5 Ringmodule können ineinander angeordnet werden.

Downloads

Lichttechnische Daten

Circulus Color 215
Artikel Art. Nr. Lichtfarbe Wellenlänge HE RT HO
If Flux Eff. If Flux Eff. If Flux Eff.
Circulus G1 215 RED 7543-00319 RED 625 nm 500 mA 693 lm 89 lm/W 700 mA 962 lm 87 lm/W 1050 mA 1402 lm 82 lm/W
Circulus G1 215 RNG 7543-00320 RNG 615 nm 500 mA 900 lm 119 lm/W 700 mA 1261 lm 116 lm/W 1050 mA 1870 lm 110 lm/W
Circulus G1 215 PCA 7543-00321 PCA - 500 mA 1885 lm 170 lm/W 700 mA 2581 lm 163 lm/W 1050 mA 3725 lm 153 lm/W
Circulus G1 215 GRN 7543-00322 GRN 530 nm 500 mA 2104 lm 196 lm/W 700 mA 2680 lm 173 lm/W 1050 mA 3533 lm 144 lm/W
Circulus G1 215 BLU 7543-00323 BLU 475 nm 500 mA 711 lm 65 lm/W 700 mA 947 lm 61 lm/W 1050 mA 1332 lm 55 lm/W
Circulus G1 215 RYL 7543-00324 RYL 445 nm 500 mA 8128 mW - 700 mA 11216 mW - 1050 mA 16368 mW -
Änderungen vorbehalten. Angaben ohne Gewähr. Toleranzen optische und elektrische Daten + / - 10 %. Angaben bei TC=25°C. HE = High Efficiency, HO = High Output, RT = Rated

Circulus Color 270

Features

Big module image
Module drawing
  • Ringmodul mit Color-LEDs zum Einbau in Leuchten
  • 6 Lichtfarben von Far Red bis Royal Blue
  • 120 Mid-Power-LEDs
  • Pitchabstand 7,1 mm
  • Durchmesser außen 295 mm und innen 245 mm
  • 2 Anschlussklemmen
  • Aluminiumkernleiterplatte für optimales Wärmemanagement
  • Nennstrom 700 mA
  • Maximaler Betriebsstrom 1050 mA
  • Maximale Vorwärtsspannung 27 ... 37 V
  • Die 5 Ringmodule können ineinander angeordnet werden.

Downloads

Lichttechnische Daten

Circulus Color 270
Artikel Art. Nr. Lichtfarbe Wellenlänge HE RT HO
If Flux Eff. If Flux Eff. If Flux Eff.
Circulus G1 270 RED 7543-00419 RED 625 nm 500 mA 866 lm 89 lm/W 700 mA 1202 lm 87 lm/W 1050 mA 1752 lm 82 lm/W
Circulus G1 270 RNG 7543-00420 RNG 615 nm 500 mA 1125 lm 119 lm/W 700 mA 1576 lm 116 lm/W 1050 mA 2337 lm 110 lm/W
Circulus G1 270 PCA 7543-00421 PCA - 500 mA 2356 lm 170 lm/W 700 mA 3226 lm 163 lm/W 1050 mA 4656 lm 153 lm/W
Circulus G1 270 GRN 7543-00422 GRN 530 nm 500 mA 2630 lm 196 lm/W 700 mA 3350 lm 173 lm/W 1050 mA 4416 lm 144 lm/W
Circulus G1 270 BLU 7543-00423 BLU 475 nm 500 mA 888 lm 65 lm/W 700 mA 1183 lm 61 lm/W 1050 mA 1665 lm 55 lm/W
Circulus G1 270 RYL 7543-00424 RYL 445 nm 500 mA 10160 mW - 700 mA 14020 mW - 1050 mA 20460 mW -
Änderungen vorbehalten. Angaben ohne Gewähr. Toleranzen optische und elektrische Daten + / - 10 %. Angaben bei TC=25°C. HE = High Efficiency, HO = High Output, RT = Rated

Gut zu wissen … - Infos zu unseren Circulus Color Produkten

Mit unseren LED-Modulen Circulus bieten wir ringförmige LED-Module an, welche mit farbigen LEDs bestückt sind. Wählen Sie aus sechs verschiedenen Farben: Red, Red Orange, PC Amber, Green, Blue und Royal Blue, weitere Farben sind auf Anfrage möglich.

Des Weiteren können Sie aus fünf verschiedenen Durchmessern wählen: Circulus D50, Circulus D105, Circulus D160, Circulus D215 und Circulus D270 Alle fünf Durchmesser verfügen über eine einheitliche Ringbreite von 25 mm. Für ein optimales Wärmemanagement und eine hohe Effizienz mit langer Lebensdauer, basieren alle Circulus-Module auf hochwertigen Aluminiumkernleiterplatten. Der LED-Pitch ist mit 6,5 mm nahezu bei allen Modulen gleich.
